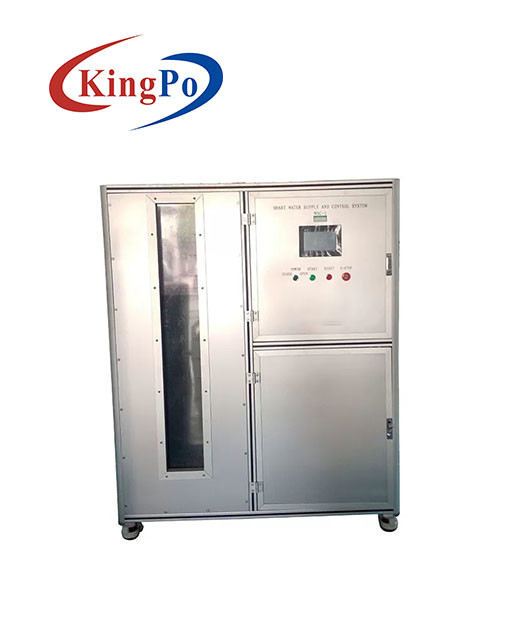

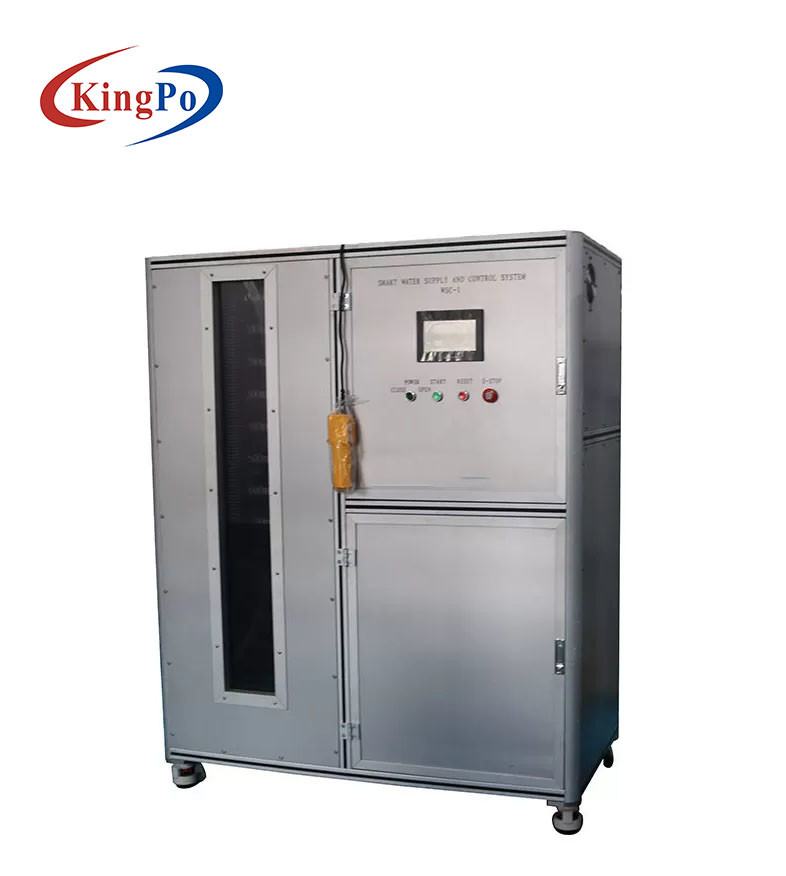

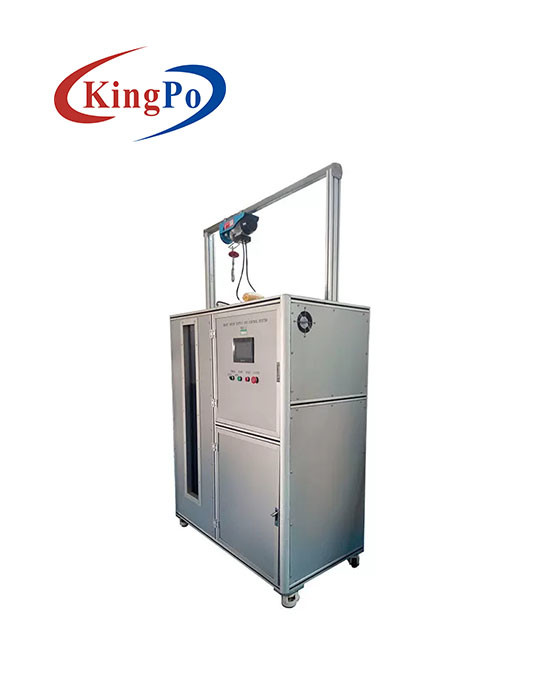

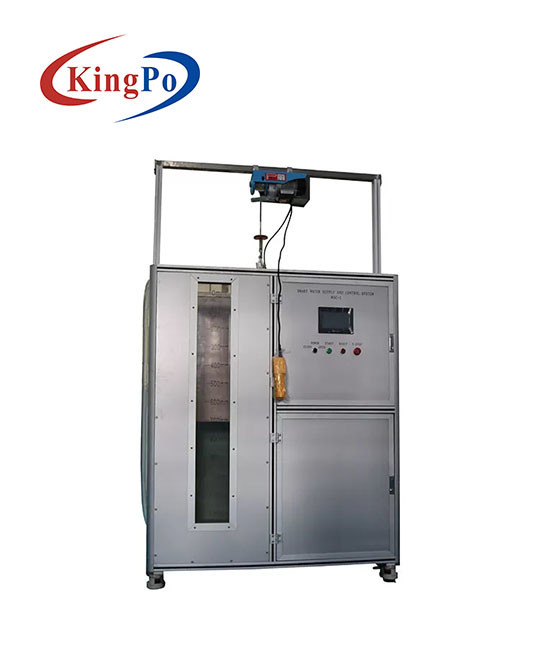

IEC60529 de Testmateriaal IPX1 van de toegangsbescherming aan IPX6-Controlesysteem

1. De slimme watervoorziening en het controlesysteem zijn van toepassing op:

(a) watervoorziening voor de waterdichte test van IPX1~IPX6

(b) automatische controle voor het gehele waterdichte materiaal van IPX1~IPX6

2. Watervoorzieningsmethode: constante temperatuurwatervoorziening, constante stroomwatervoorziening, constante drukwatervoorziening

3. Het proces van de watervoorzieningscontrole: Nadat de gebruiker de de waarde van de watertemperatuur, waarde van de waterstroom en de waarde van de waterdruk op het touche screen, elektronische meters of de digitale monitor in real time van de drukmaat de huidige waarden vooraf instelde, lees de waarden in PLC door de gegevensomzetting, dan aanpassen automatisch de rotatiesnelheid van pomp door de frequentieconvertor.

4. Er zijn grote stroom en kleine stroom twee manierenwatervoorziening.

5. Grote stroomwatervoorziening:

(a) het is van toepassing op test van de het waternevel van IPX5~IPX6 de sterke

(b) stroomwaaier: 10~100L/min

(c) stroomnauwkeurigheid: ±0.5L/min

(d) debietmeter: Lwgy-15 de debietmeter van de typeturbine

(e) waterpomp: CHL8-60L6WBC de centrifugaalpomp van het typeroestvrije staal

6. Kleine stroomwatervoorziening:

(a) het is van toepassing op de waterdichte test van IPX1~IPX4

(b) stroomwaaier: 1~10L/min

(c) stroomnauwkeurigheid: ±0.5L/min

(d) debietmeter: Lwgy-4 de debietmeter van de typeturbine

(e) waterpomp: CHL2-30L6WBC de centrifugaalpomp van het typeroestvrije staal

7. De tank van de wateropslag:

(a) het is van toepassing op wateropslag van test van de het waternevel van IPX5~IPX6 de sterke

(b) volume: 550L

(c) afmeting: L600mmXW660mmXH1400mm

(d) observatievenster: gehard glasvenster

(e) de afmeting van het observatievenster: W200mmXH1250mm

(f) dieptemaat: roestvrij staal

(G) de hoogte van de dieptemaat: 1300mm, accuracy1mm

(h) vloeibare niveaucontrole: vlotterschakelaar + overstromingspijp

8. Controlekabinet:

(a) stroomopsporing: het stroomsignaal koppelt door elektronische debietmeter terug

(b) stroom die plaatsen: reeks op touch screen

(c) temperatuuropsporing: PID

(d) controlemechanisme: PLC

(e) vriendschappelijke interface: MT6070IH, 7 duim, kleurentouch screen

(f) controlefunctie: constante temperatuurwatervoorziening, constante stroomwatervoorziening, constante drukwatervoorziening, en de controle van de testtijd.

(G) beschermingsfunctie: lekkagebescherming, overbelastingsbescherming, kortsluitingbescherming

9. Filter: roestvrij staalshell, fijne filterkern

10. Lichaamsmateriaal: industriële aluminiumlegering
