Het werk Volume: | 1 m3 | De Temperatuur van het testwater: | 80±5 ℃ |
---|---|---|---|
Sproeidruk: | 8Mpa10Mpa | Nevelstroom: | 14L/min~16L/min |
Pijpaantal: | 4 (0°, 30°, 60°, 90°) | Rotatiesnelheid van het spuitstuk: | 23 t/min |
Markeren: | IPX9 de Testmateriaal van de toegangsbescherming,23RPM de Testmateriaal van de toegangsbescherming,IPX9 waterdichte Testkamer |
IPX9 Toetsapparatuur voor binnendringingsbescherming

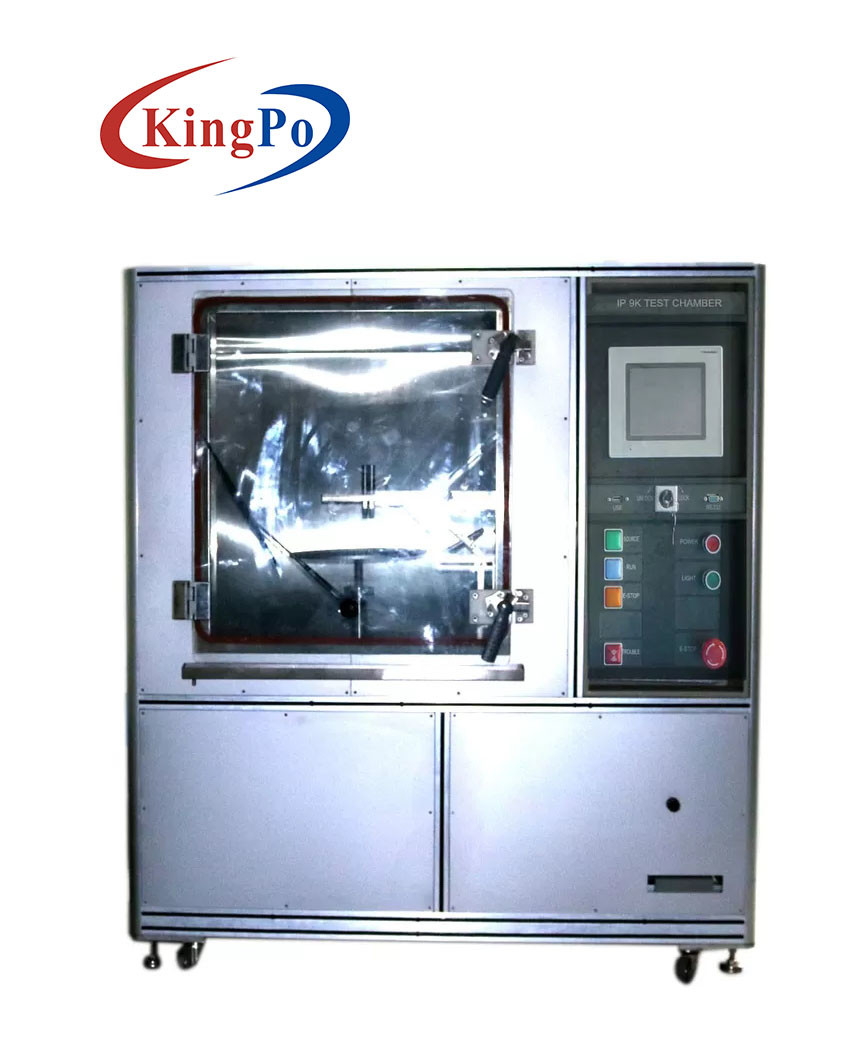

IPX9K Hoogtemperatuur- en drukbestendige straalproefkamer
Inleiding tot het product:
Het testapparaat is ontworpen en vervaardigd overeenkomstig punt 14.2.9 van IEC EN 60529 2013, uitgave 2.2, DIN40050-9, ISO 20653-2006, ISO 30653-2006, punt 4.9.2 van QC/T 417.1-200, clausule 6.2.7 en 6.2.8 van TOYOTA ENGINEERING STANDARD TSC1000G. Deze norm is van toepassing op waterdichte tests van elektrische en auto-onderdelen onder hoge temperatuur en hoge druk.

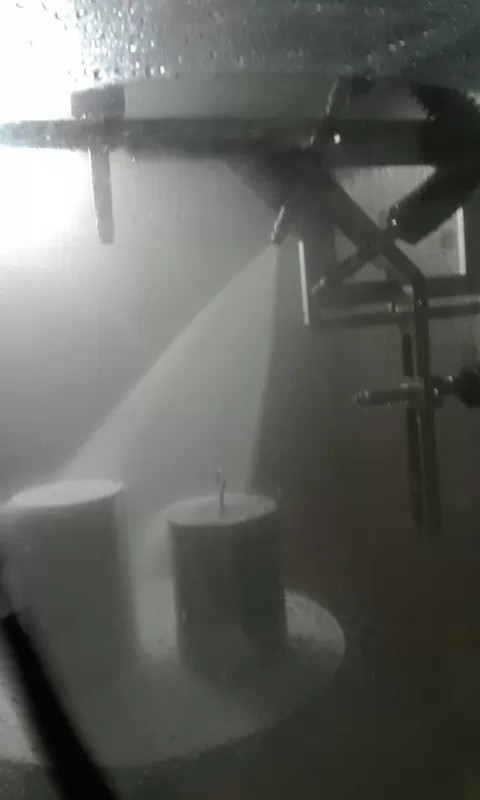

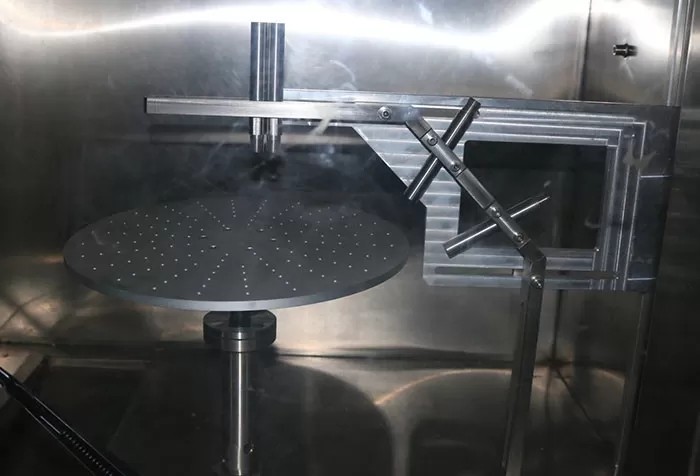

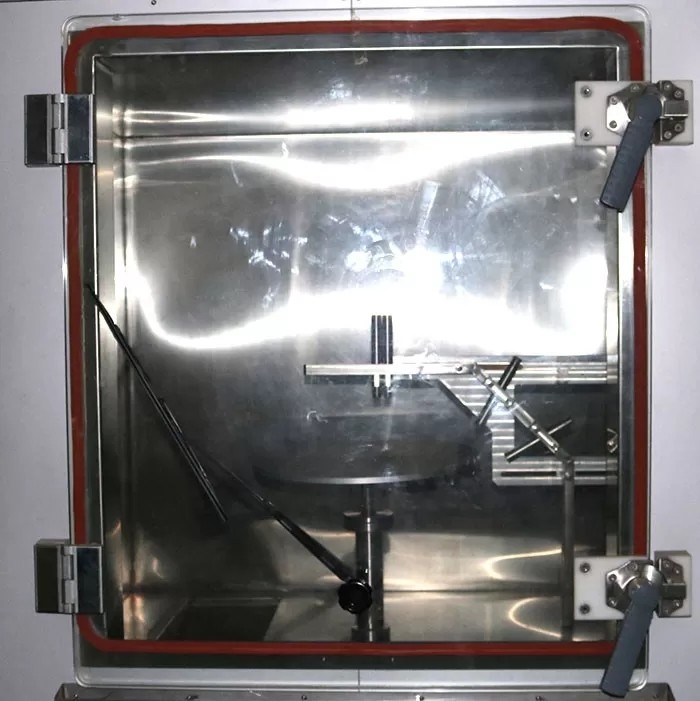

De uitrusting bestaat uit verwarming water tank, hoge druk zuiger pomp, hoge druk magnetoventil, ventilator mondstuk, draaitafel en zo verder.verwarm het water in de waterreservoir tot de vereiste temperatuurTen tweede wordt het monster op de draaitafel gemonteerd, de plaats van de spuitstuk wordt aangepast, ten derde wordt de beschermde deur van de testmachine gesloten, worden alle vereiste testparameters ingesteld en ten slotte wordt de test gestart.De vier sproeiers sproeien gedurende 30 seconden in volgorde tijdens de test.
Technische parameters:
Posten | Parameters |
Werkvolume | 1 m3 |
Testwatertemperatuur | 80 ± 5 °C |
Sproeidruk | 8Mpa10Mpa (instelbaar) |
Bespuitingsstroom | 14L/min16L/min (wijziging naargelang de druk) |
Nummer van het sproeipijp | 4 (0°, 30°, 60°, 90°) |
Grootte van het mondstuk | Volgens de standaardgrafiek, voldoen aan de normen |
Rotatiesnelheid van het spuitstuk | 23 RPM |
Afstand van het sproeien | 100-150 mm (instelbaar) |
Tijd voor spuitstukken | 0-99,9 s (kan worden ingesteld) |
Spraysequentie | Automatisch schakelen per volgorde |
Ondersteuningsplatform voor monsters | φ400 mm |
Snelheid van het ondersteuningsplatform voor monsters | 0-17 r/min (snelheidsregeling zonder stappen) |
Lift van het draagplatform | 300 mm ∼ 400 mm (handmatig) |
Lagers van de draagplaats | ≤ 15 kg |
Volume van de tank | 50 liter |
Testwater | Recycling |
Stroommeter | Kan worden gedemonteerd |
Stroomvoorziening voor het testmonster | Verschaffen van een interface voor het testproduct, 4-kern draad stroomvoorziening, maximaal 30A |
Materiaal | Het raammateriaal is industrieel gevormd aluminium, en het binnenste schildmateriaal is SUS304 roestvrijstalen plaat |
Controlemodus | PLC-controller + touchscreen-besturing, omvormer regelt de waterdruk |
Kingpo beschikt over een breed assortiment testapparatuur voor de mate van bescherming van behuizingen (IP-code),Onze waterdichte graden test apparatuur en systeem voldoen aan de vereisten van alle demostic en internationale normen:
CEI IEC 60529 / GB 4208 Beschermingsgraden van behuizingen (IP-code)
CEI IEC 60068-2-11 / GB/T 2423.17 Basisprocedures voor milieutests ¢ Deel 2-11: Tests ¢ Test Ka: zoutnevel
IEC 60068-2-1 / GB/T 2423.1 Omgevingsonderzoek ¢ Deel 2-1: Tests ¢ Test A: koud
CEI IEC 60068-2-2 / GB/T 2423.2 Omgevingsonderzoek ¢ Deel 2-2: Tests ¢ Test B: Droge hitte
IEC 60068-2-78 / GB/T 2423.3 Omgevingsonderzoek Deel 2-78: Tests- Testcabine: vochtige hitte, steady state
UL 1598 Verlichtingsapparatuur
UL 50 Omhulsels voor elektrische apparatuur, niet-milieuoverwegingen
