TOEPASSING: | IPX5X6 test | afstand van straalpijp aan bijlage: | 2.5~3m |
---|---|---|---|
Drukmaat: | 0~0.25MPa | Minimumtestduur: | 3 min |
Markeren: | De Hand van CEI 60529 - gehouden Spuitbuspijp,IPX5 hand - gehouden Spuitbuspijp,CEI 60529 de Waterdichte Test van IPX6 |

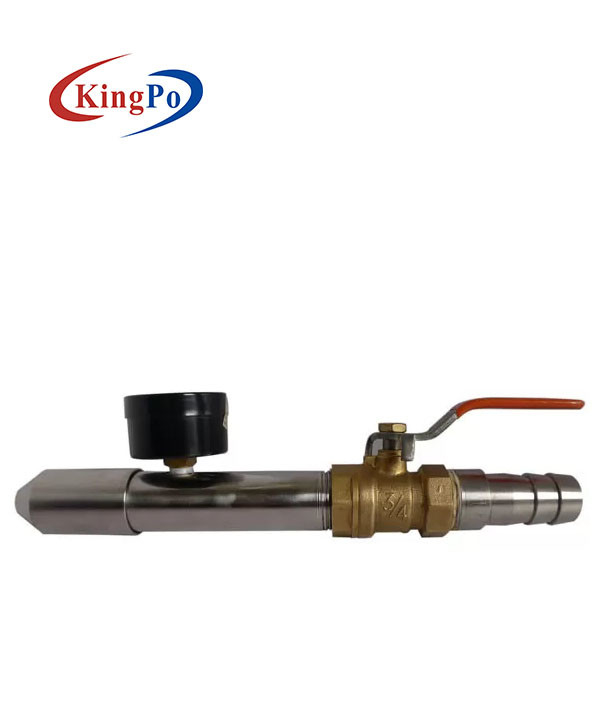

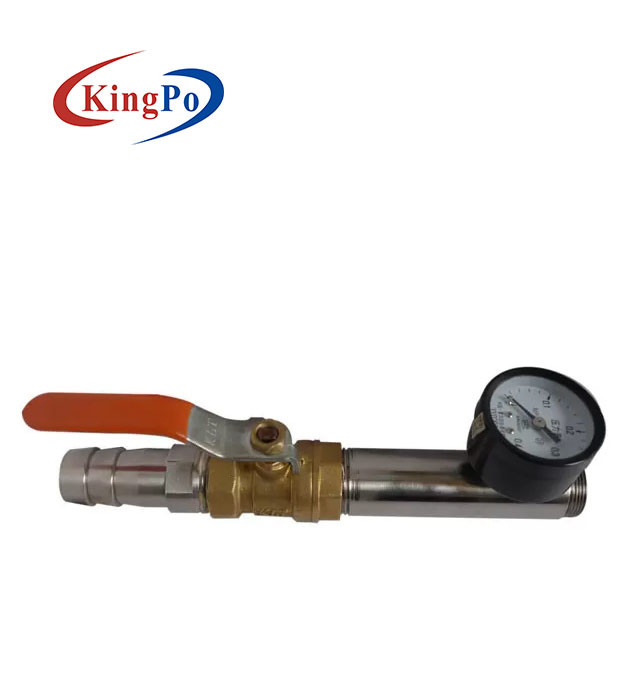

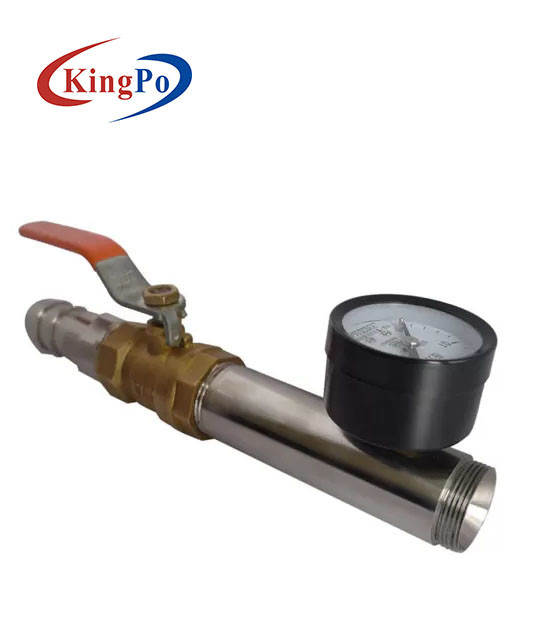

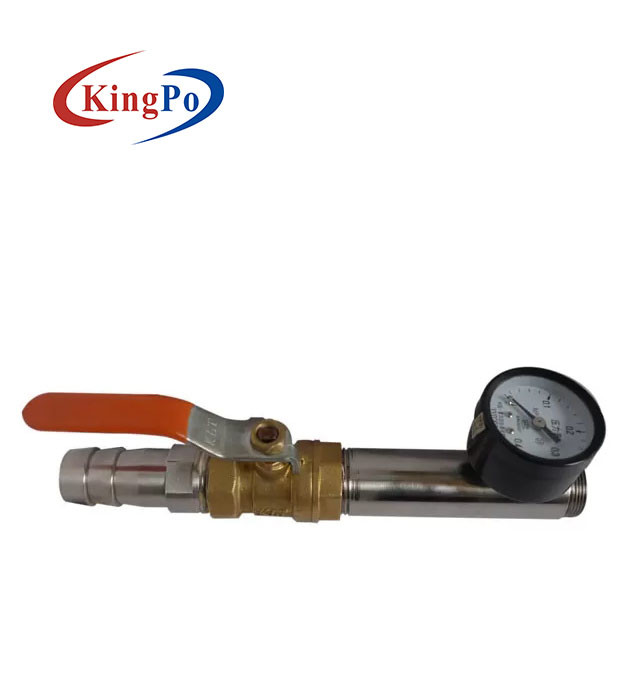

De Hand van CEI 60529 - gehouden Waterdichte de Graadtest van de Spuitbuspijp IPX5 IPX6
Handbediende de Nevelpijp van IEC60529 IPX5 IPX6 voor Waterdichte Test van het Elektrische Toestel
Productinformatie:
De straalpijp wordt ontworpen en overeenkomstig IEC60529-clausule IPX5 en IPX6 vervaardigd. Het wordt gebruikt voor de waterdichte test van het elektrische toestel.
Test voor tweede charateristic cijfer 5 met de 6,3 mm-pijp
De test wordt gemaakt door de bijlage van alle uitvoerbare richtingen met een stroom van water van een standaardtestpijp zoals aangetoond in figuur 6 te bespuiten.
De waar te nemen voorwaarden zijn als volgt:
Interne diameter van de pijp: 6,3 mm;
Leveringstarief: 12,5 L/min. ±5%;
Waterdruk: om worden aangepast bereik het gespecificeerde leveringstarief;
Kern van de wezenlijke stroom: cirkel van ongeveer 40 mm-diameter bij 2,5 m-afstand van pijp;
Testduur per vierkante meter bijlageoppervlakte die waarschijnlijk zal bespoten worden: 1 min;
Minimumtestduur: 3 min;
Afstand van pijp aan bijlageoppervlakte: tussen 2,5 m en 3 van het de Testm. Materiaal van de Toegangsbescherming
Test voor tweede kenmerkend cijfer 6 met de 12,5 mm-pijp
De test wordt gemaakt door de bijlage van alle uitvoerbare richtingen met een stroom van water van een standaardtestpijp zoals aangetoond in figuur 6 te bespuiten.
De waar te nemen voorwaarden zijn als volgt:
Interne diameter van de pijp: 12,5 mm;
Leveringstarief: 100 I/min ±5%;
Waterdruk: om om het gespecificeerde leveringstarief worden aangepast te bereiken;
Kern van de wezenlijke stroom: cirkel van ongeveer 120 mm-diameter bij 2,5 m-afstand van pijp;
Testduur per vierkante meter bijlageoppervlakte die waarschijnlijk zal bespoten worden: 1 min;
Minimumtestduur: 3 min;
Afstand van pijp aan bijlageoppervlakte: tussen 2,5 m en 3 van het de Testm. Materiaal van de Toegangsbescherming
Technische parameters:
Nr. |
Punt |
IPX5 |
IPX6 |
1 |
Watervoorziening |
Het tarief van de waterstroom > 12.5L/min±5% schoon water zonder opneming. Het kan door de tank van het roestvrij staalwater en het onder druk gezette materiaal worden bereikt |
Tarief van de waterstroom >100L/min±5% schoon water zonder opneming. Het kan door de tank van het roestvrij staalwater en het onder druk gezette materiaal worden bereikt |
2 |
De pijpdiameter |
Ф6.3mm |
Ф12.5mm |
3 |
Waterstroom |
12.5±0.625L/min, Stroommeter is regelbaar |
100±5 l/min., Stroommeter is regelbaar |
4 |
De afstand van straalpijp aan bijlage |
2.5~3m |
2.5~3m |
5 |
Testende tijd |
Niet minder dan 1min/m ² (niet minder dan 3 mins) |
Niet minder dan 1min/m ² (niet minder dan 3mins) |
6 |
Drukmaat |
0~0.25MPa |
0~0.25MPa |
7 |
Plaatsvereisten |
Specifieke IP waterdichte testruimte de waarvan breedte meer dan 3m is, Met goede functie van toevloed en drainage. Muurinstallatie |
Specifieke IP waterdichte testruimte de waarvan breedte meer dan 3m is, Met goede functie van toevloed en drainage. Muurinstallatie |
