UL1278 figuur 8.4/IEC60529 IP2X Testsonde B

Norm: Figuur van CEI 61032 figuur 2, IEC60950-figuur 2A, van IEC60884, van IEC60335, van UL507, en UL1278-8.4.

Standaardbeschrijving:

IEC60529

12.3 goedkeuringsvoorwaarden

De bescherming is bevredigend als de adequate ontruiming tussen de toegangssonde en de gevaarlijke delen wordt gehouden.
Voor de test van eerste kenmerkend cijfer 1, zal de toegangssonde 50 mm-diameter niet volledig door het openen overgaan.
Voor de test van eerste kenmerkend cijfer 2, kan de verbonden testvinger aan zijn 80 mm-lengte doordringen, maar het eindegezicht ( 50 mm  20 mm) zal niet door het openen overgaan. Beginnend van de rechte positie, zullen beide verbindingen van de testvinger opeenvolgend gebogen worden door
de hoek van tot 90° met betrekking tot de as van de aangrenzende sectie van de vinger en zal in elke mogelijke positie worden geplaatst.
Zie bijlage A voor verdere verduidelijking. De Testmateriaal van de toegangsbescherming

15.3 goedkeuringsvoorwaarden
De bescherming is bevredigend als de adequate ontruiming tussen de toegangssonde en de gevaarlijke delen wordt gehouden.
In het geval van de test voor de extra brief B, kan de verbonden testvinger aan zijn 80 mm-lengte doordringen, maar het eindegezicht (∅ 50 mm × 20 mm) zal niet door het openen overgaan. De Testmateriaal van de toegangsbescherming
Beginnend van de rechte positie, zullen beide verbindingen van de testvinger opeenvolgend gebogen worden=zullen= door een hoek van tot 90° met betrekking tot de as van de aangrenzende sectie van de vinger en wordt geplaatst in elke mogelijke positie.
In het geval van de tests voor de extra brieven C en D, kan de toegangssonde aan zijn volledige lengte doordringen, maar het eindegezicht zal niet volledig door het openen doordringen. Zie bijlage A voor verdere verduidelijking. De Testmateriaal van de toegangsbescherming
De voorwaarden voor controle van adequate ontruiming zijn identiek met die gegeven in 12.3.1, 12.3.2 en 12.3.3.

Toepassing: Deze sonde is bedoeld om de basisbescherming tegen toegang tot gevaarlijke delen te verifiëren. Het wordt ook gebruikt om de bescherming tegen toegang met een vinger te verifiëren.

Teststeekproef: Gemakkelijk toegankelijke bijlage levende delen of mechanische gedeelten.

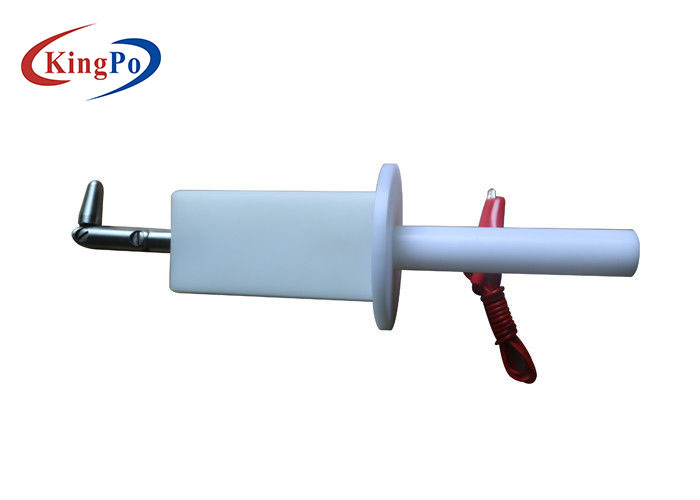

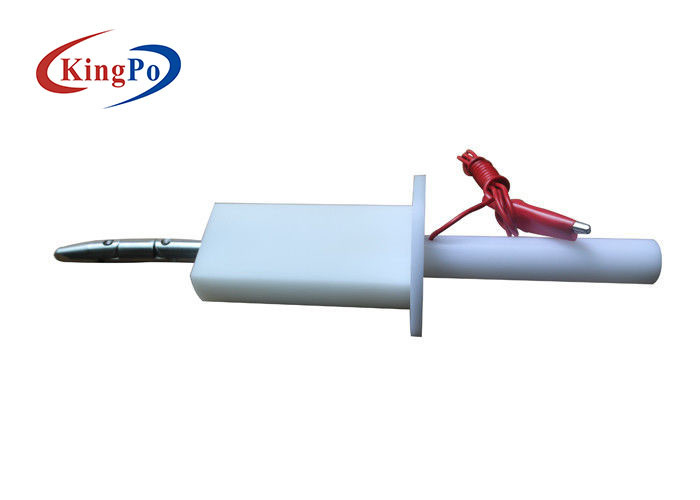

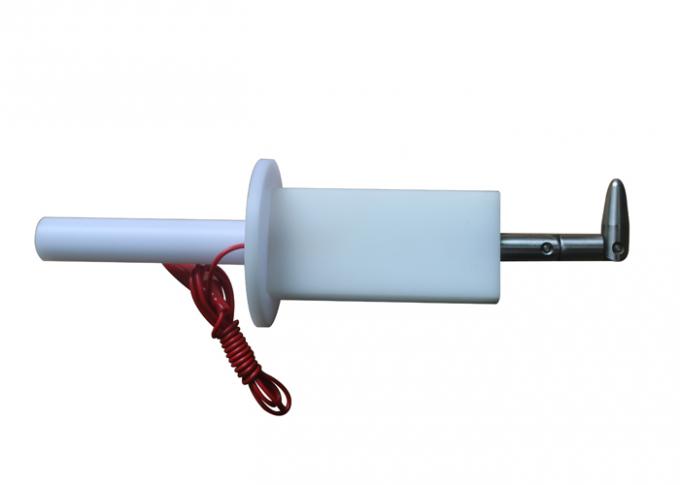

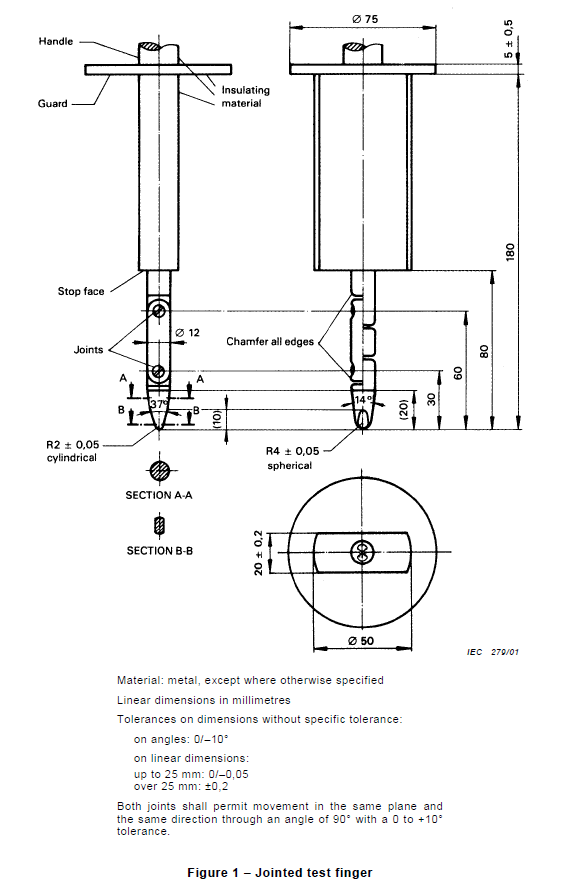

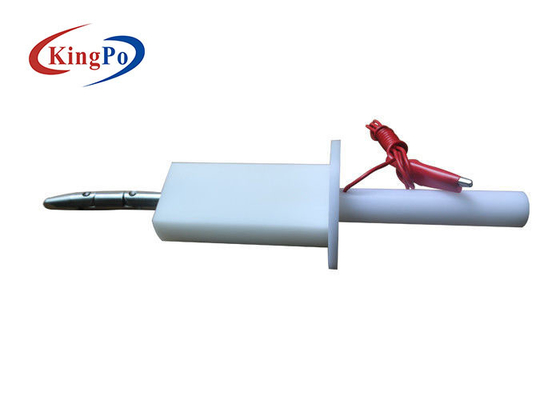

Eigenschap: Deze sonde van de testvinger bestaat uit dito, vinger, basis en geïsoleerd handvat dat de kenmerken van de menselijke hand simuleert. Het heeft twee beweegbare verbindingen, die bij 90° kunnen worden gebogen. Klantgericht: het kan voor anti-elektrische schoktest worden gebruikt wanneer uitgerust met pluggable banaanstoppen en amphenolschakelaar aan het eind van het handvat, of gebruikt voor de test van de bijlagebescherming wanneer open ingepast die gat van M6 aan het eind van het handvat (aan trekkracht en duwdynamometer wordt verbonden).

Parameters (mm):
