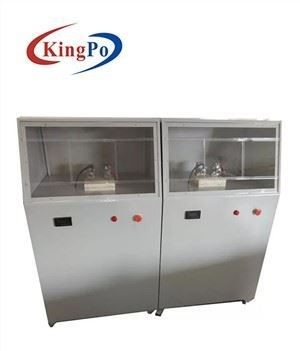

CEI 61621 de Weerstandsmeetapparaat van het ARC van 2KVA Droog voor het Isoleren van Materialen

Norm

IPC650, CEI 61621, ASTMD495, Geschikt voor JEC 149, UL 746A en andere testmethodes.

Toepassing

De evaluatie van de boogweerstand van het isoleren van materialen zoals plastieken, harskleefstoffen en isolerende vernissen voor elektrische apparaten, elektrische apparaten en huishoudenelektrische apparaten enz.

Teststeekproef

Het is hoofdzakelijk van toepassing op stevige isolerende materialen zoals: de plastieken, de films, de harsen, het mica, de keramiek, het glas, de isolerende oliën, de isolatieverf, het karton en andere media vormen weerstandstest een boog;

De beschrijving van het testproces

Technische parameters

1, het inputvoltage: AC 220 V

2, het outputvoltage: AC 0--20 KV;

3, elektrocapaciteit: 2 KVA

4, testmethodes: intermitterende boog, ononderbroken boog

5, testen stroom: 10MA-20MA-30MA-40MA facultatief

6, de controlefout van het testvoltage: dan beter 2%

7, boog van tijdfout: <5ms>

8, het testvoltage zijn onophoudelijk regelbaar: 0--20 KV

9, huidige controlenauwkeurigheid: dan beter ± 10%

10, huidige testnauwkeurigheid: dan beter ± 1,5%

11, huidige testdruk: 0,5 ± 0.05N

12. Elektrodenspecificatie: Elektrode 25.4mm*12.7mm*0.15mm van de roestvrij staalplaat

De elektrode ¢2.4mm*70mm van het wolframstaal

De hoek van de elektrodenconfiguratie 110 graden

Elektrodengewicht: 50G

13, de elektrodenafstand: 6.35 (regelbare) ± 0.1mm

14, veiligheidsmaatregelen: (1) overdrukbescherming

(2) overstroombeveiliging

(3) kortsluitingbescherming

(4) de open bescherming van de veiligheidsdeur

(5) de bescherming van softwaremisoperation

Hoofdconfiguratie

1, een testgastheer

2, 20.000 van de hoogspanningsvolts generator

3, de automatische reeks van het de regelgeversapparaat van het microcomputervoltage (periodieke wijze)

4, een reeks van voltageaanwinst en huidige aanwinstenapparaten

5, testelektrode: twee reeksen

6, een lossingsstaaf (harstype)

7, de weerstandsmeting van de computerboog en controlesoftware

8, een reeks van speciale meting en controlecomputers

9, een printer van kleureninkjet

10, een reeks van programma CD

11, een handboek van de productinstructie

12, een certificaat
