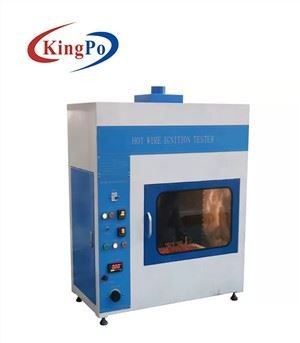

Producteninleiding
Dit apparaat wordt vervaardigd volgens de norm van iec60695-2-10, iec60695-2-13. Het is ook met het standaardvereiste van UL746A in overeenstemming. Dit apparaat simuleert de thermische stresstest van gloeiende component of hittebron zoals overbelastingsweerstand of ontstekingsbron die in een korte tijd worden veroorzaakt. Het is geschikt voor elektrische en elektronische producten, huishoudapparaten en ander materiaal om brandgevaar het testen te doen. Het wordt ook gebruikt in de nr-van de bron vlamontsteking brandtest om van de initiatietemperatuur en brandbaarheid index van verwante gloeiende gloeidraad te testen.
Dit materiaal keurt een nieuw ontwerpconcept goed, terwijl in de totstandbrenging van het nauwkeurige plaatsen, maar ook om de snelle aanpassing te bereiken na het vervangen van de steekproef, echt aan het vereiste van gemakkelijke en geschikte verrichting voldoe; Het controlesysteem keurt PLC en touch screencontrole goed, kan elke parameter op de echte situatie van de relevante geschiktere parameters wijzen en nauwkeurig, en de verrichting is intuïtief en geschikt, om aan de behoeften van wetenschappelijk onderzoek te voldoen.
Technische Parameters
| ParametersModel |
GW-2 (Touch screen) |
| Het werk voltage |
220V /50Hz |
| De wijze van de controleverrichting |
PLC controle, het touche screenverrichting van de 7 duimkleur, met infrarode afstandsbediening |
| Gloeiende gloeidraad |
Ф4mm ± 0.04mm (> 77% Ni/20 ± 1% Cr) speciale standaardringsvorm, horizontale status |
| Specimendruk op gloeiende gloeidraad |
0.95N±0.1N |
| Maximumdiepte van het verwarmen |
7mm ± 0.5mm |
| De snelheid van de specimenbeweging |
10mm /s ~ 25mm /s |
| Temperatuurkaliberbepaling |
Kaliberbepalingstemperatuur: 960°±10°C, de hete draad door elektrische te verwarmen |
| Thermokoppel: RS voerde 1mm pantser nikkel-chromium/het aluminium k-Thermokoppel van het nikkelnikkel, temperatuurweerstand 1100° in |
| Zilveren folie: zuiverheid 99,8%, gebied: 2m ², dikte: 0.06mm |
| Dienblad |
Een laag van zijdedocument (12~30g/m ³) is behandeld op de 10mm dikke pijnboomraad, met een afstand van 200±5mm onder de teststeekproef |
| Testkamer |
>0,5 kuberen, is de steekproefafstand van de binnenkant van de doos groter dan 100mm, zwarte yogonachtergrond, achtergrondverlichting ≤ 20Lx, met uitlaatventilator |
| Testende tijd |
30s±1s |
| Testprocedure |
De teststeekproef wordt gedreven door de auto en de automatische looppas, zal de auto automatisch terugkeren nadat de gloed-draad de teststeekproef van 7mm inging |
| Verlichting |
Rust met verlichting in de testkamer uit, met controle |
| Afmeting |
1100*550*1200mm, 140kg |
Voorbereiding vóór Test
-
Het specimen is geïnstalleerd op de inrichting, het uiteinde van de gloeddraad is maken gericht aan het centrum van het specimen
-
Plaats de gespecificeerde laag onder het testspecimen.
-
Druk [vooruit] knoop, wanneer het testspecimen in contact met de gloeddraad is, onmiddellijk drukken [Einde] knoop.
-
Pas de positie van de automatische timing aan: pas langzaam de nabijheidsschakelaar aan om het naar de inrichting te verplaatsen, wanneer het de indicatorlicht van de nabijheidsschakelaar, op dit ogenblik, deze positie is waar het testspecimen enkel het uiteinde raakt van de gloeddraad helder is, gelijktijdig automatisch begint de timing, dan slot de schroef van de nabijheidsschakelaar.
-
Druk [het Terugstellen] knoop, maak de inrichting vanaf de gloeddraad.
-
Druk [vooruit] knoop, zorg automatisch de inrichtingseinden ervoor en de timing begint wanneer de steekproef de gloeddraad raakt.
-
Pers [het Terugstellen], om de inrichting achterwaarts te maken.
Bericht
-
Om het de elektroschok, het branden, brandwond of brandongeval te verhinderen zich.
-
Om de inhalatie van het giftige gas of de rook te verhinderen.
-
Om de schade te verhinderen van het giftige residu aan de menselijke gezondheden.
-
Over--temperatuur en beschermingsfunctie bij lage temperatuur. In het geval van hoger dan de maximumgrenstemperatuur, wordt het verwarmen tegengehouden; in het geval van lager dan de lagere beperkte temperatuur, is het verwarmen begonnen; in het geval van de het verwarmen tijd meer dan 5 minuten, wordt het verwarmen automatisch tegengehouden.
-
Tijdens de test, zou de ventilator moeten worden afgesloten zo zo om het testresultaat niet te beïnvloeden; na de voltooiing van de test, zet de ventilator aan
-
Het Meetapparaatdefinitie van de gloeddraad
Het meetapparaat van de gloeddraad wordt ontworpen en volgens de vereisten van de „testmethode van de gloeddraad“ in iec60695-2-10, de normen van GB/T5169.10, en van ASTM D6194 vervaardigd om de thermische die spanning te simuleren door de hittebron of ontstekingsbron wordt veroorzaakt zoals een het verwarmen element of weerstand in een korte periode te overbelasten.
De test van de gloeddraad voor plastieken moet de weerstand tegen brand isolerende delen bepalen. En de test van de gloeddraad simuleert de situatie van wat het plastiekenmateriaal wanneer contact met een oververhit deel zal gebeuren.
Testspecificatie
Het meetapparaat van de gloeddraad is geschikt voor de ontstekingstest van elektro en elektronische producten zoals verlichtingsmateriaal, elektrische toestellen, huishoudapparaten, werktuigmachines, elektrische motoren, elektrische gereedschappen, elektronische instrumenten, apparatuur voor informatietechniek, elektroschakelaars, enz., evenals geschikt voor isolatiematerialen, techniekplastieken of andere stevige brandbare materiële industrieën.
Het werk Principe van het Meetapparaat van de Gloeddraad
Na het verwarmen van de draad van het nikkelchromium (het U-vormige hoofd van de gloeddraad) met een hoge stroom aan de gespecificeerde testtemperatuur, bleek de steekproef bij een gespecificeerde druk voor jaren '30. Het ontstekingsrisico van elektro en elektronisch materiaal wordt bepaald naargelang het het testmateriaal en beddegoed of niet branden en of het brandde. Registreer de het branden tijd, ontstekingstijd, vlam het doven tijd en brandbaarheidsindex na de voltooiing van de test.
De Testprocedure van de gloeddraad
De temperatuur van de gloeddraad opstelling eerst moeten zou zijn. Het verwarmen van de gloeddraad om de vereiste temperatuur te bereiken.
Verplaats de gloeddraad naar contact met het specimen.
Registreer de resultaatovereenstemming volgens de de testnorm van de gloeddraad.
Gelieve te voelen vrij om ons te contacteren als u de prijs van de testapparaten van de gloeddraad wilt kennen.
