UL498 testmaat aan het Meten van Amerikaanse Standaardstop en Contactdoos

Oude versie

Nieuwe versie

1

Gearticuleerde sonde met Webeinde

Figuur 9.1

Figuur 9.1

2

Sonde

Figuur 10.1

Figuur 10.1

3

Vlakke sonde

Figuur 31.1

Figuur 31.1

4

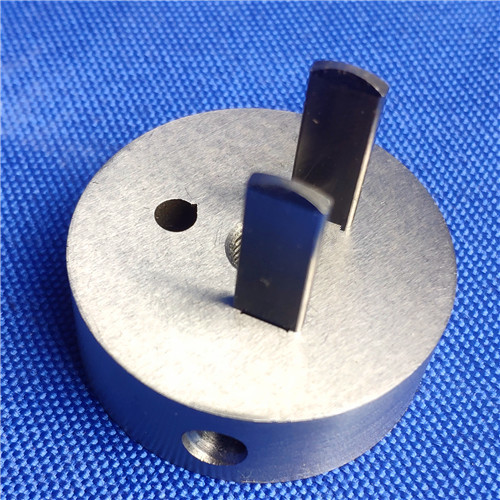

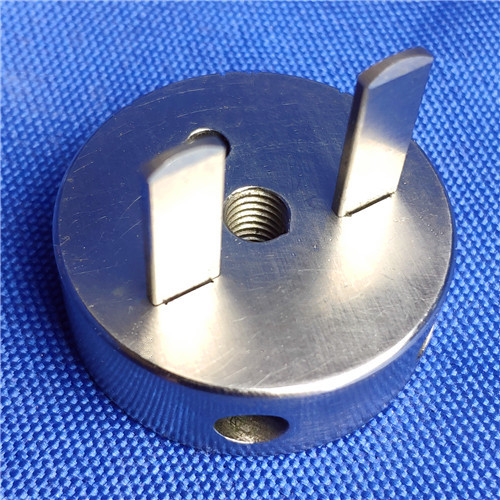

Verwijzingsstop

Figuur 69.1

Figuur 74.1

5

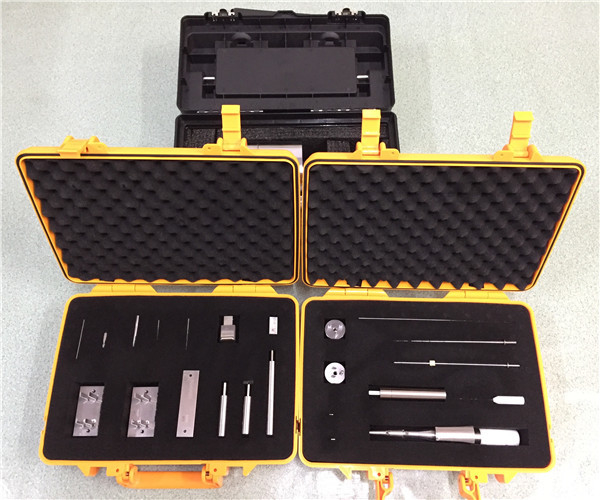

Typische testapparaten

Figuur 69.2

Figuur 74.2

6

De ongepaste bladen van de toevoegingstest

Figuur 94.1

Figure100.1

7

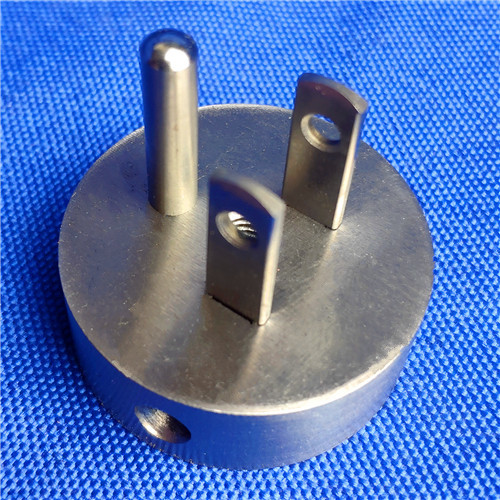

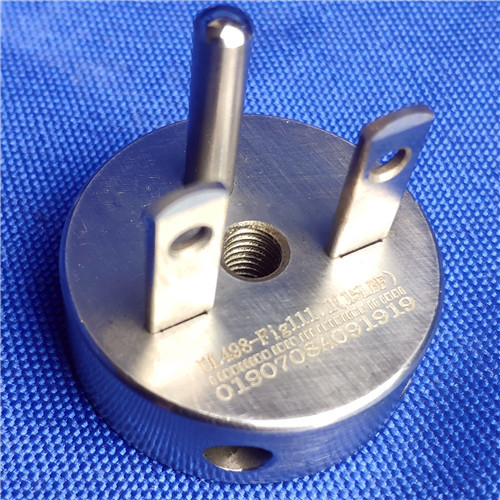

Teststop

Figure105.1

Figure111.1

8

Testblad

Figure118.1

Figure111.2

9

De inrichting van de vergaarbaktest

Figure118.1

Figure124.1

10

Ontsla hulpmiddel

Figure118.3

Figure124.3

11

Brug

Figure118.5

Figure124.5

12

Testspeld A

Figure119.1

Figure125.1

13

Testspeld B

Figure119.2

Figure125.2

14

57g grondspeld

Figure119.3

Figure125.3

15

113g grondspeld

Figure119.4

Figure125.4

16

No.14AWG testspeld

Figure129.2

Figure136.2

17

Kleine testsonde

Figure132.1

Figuur 139.1

18

Figuur 132.2

Figuur 139.2

19

Standaard aan de grond zettende speld

Figuur BR 5,1

Figuur BR 5,1

20

Standaard aan de grond zettende speld

Figuur BR 13,1

Figuur SD13.1

21

Overmaatse aan de grond zettende speld

Figuur SD13.2

Figuur BR 13,2
