Van de het Meetapparaatanalyse van CEI 60851-5 het Dubbele Verdraaiende van het het voltagemeetapparaat hulpmateriaal

1.Overview

De automatische verdraaiende machine is gebaseerd op GB/T4074.5-2008, de normen van CEI 60851-5 en het ontwerp van een het meetapparaat hulpmateriaal van het analysevoltage, wordt de verdraaiende machine hoofdzakelijk gebruikt als meetapparaat van het analysevoltage - verdraaiend methode van de voorbereiding van de teststeekproef, gebruikswaaier: Ф (0,1 ~ 2,5) mm.

De verdraaiende machine wordt hoofdzakelijk gebruikt als meetapparaat van het analysevoltage - verdraaiend de steekproefvoorbereiding van de methodetest, het gebruik van waaier: Ф (0,1 ~ 2,5) mm.

2.technical parameters

2.1 het verdraaien van waaier: Ф (0,1 ~ 2,5) mm;

2.2 het verdraaien van snelheid: 100±10r/min;

2.3 digitale vertoning: 0 ~ 9999;

2.4 voedingvoltage: 220V±10%, 50Hz;

2.5 ladingsgewicht: 0.85N, 1.7N, 3.4N, 7N, 13.5N, 27N, 54N, 108N.

2.6 algemene afmetingen: W×D×H 650×280×370mm;

2.7 netto gewicht over: 25kg

3.working principe

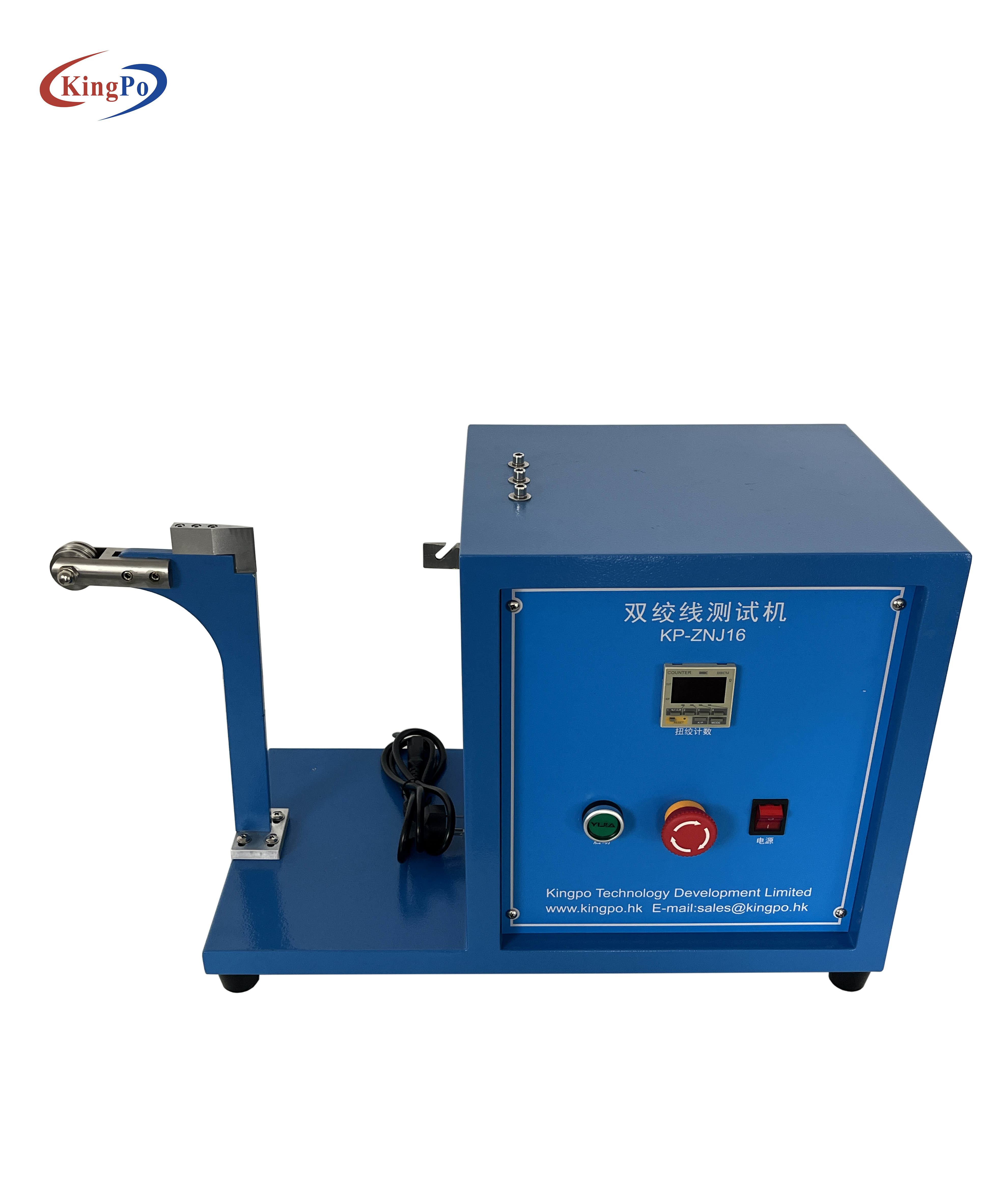

Deze verdraaiende machine wordt direct gesleept door een AC permanente magneet synchrone motor met lage snelheid, de verdraaiende hoofdhaken één eind van het specimen om bij 100r/mm te roteren, en het andere eind van het specimen roteert bij 100r/mm. 100r/mm snelheidsomwenteling, het andere eind door de schuine blokscheiding, en dan door het gidswiel na de twee draad hoofdfusie het hangen gewichten, zodat het specimen om een draai te vormen. Wanneer het aantal die van verdraaid om het vooraf ingestelde aantal te bereiken, machine verdraaien automatisch ophoudt verdraaiend.
