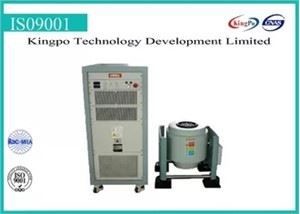

Elektromagnetisch Trillings Testend Systeem voor de auto van de kringsraad

I. producttoepassing

De trillingstest is een proces om één of ander deel of apparaat op te wekken of te schokken om zijn reactie in echt milieu waar te nemen. De trillingstest wordt wijd toegepast op vele gebieden, die zich van kringsraad, vliegtuig, schip, raket, raket, auto, huishoudapparaat en andere industrieproducten uitstrekken. Labtone kan u de gehele trilling en het testende voorstel aanbieden, en u voorzien van de kwaliteitscertificaten van producten volgens nationale en internationale normen, met inbegrip van de normen van GB, van GJB, van UL, van JIS, van DIN, van ISO, van BS, van mil, van CEI en ASTM-.

II. de Formule van de typeselectie van Vibrator en Structureel Diagram van Trillingsgenerator

①Beproevingsomstandigheden door uw bedrijf worden verstrekt dat; ② testtypes: sinusbereik; willekeurig; ③ weergavekarakteristiekwaaier: 2 aan de Formule ④ van 3000Hz: A (g) = (2πf) 2Dcm/980≒A=0.002DmmF2 D=A/0.002F2

F=M (kg) ×A (g)

III. het Diagram van het principeblok van Materiaal

Installatiediagram van trillingsmeetapparaat

IV. materiaalconfiguratie

V. technische Parameter

VI. inleiding aan Materiaalprestaties

6.1 trillingslijst VG300-25

6.1.1 de lijst van de ankertrilling wordt voorzien van gegoten en manueel verwerkt anker, foto-elektrische pneumatische ladingssteunregeling en dubbel-draagt asgids. De dubbel-draagt gids heeft een speciale functie. Het heeft uitstekende duurzaamheid en kan as dynamische kruising en omwenteling in het proces van de trillingstest verminderen.

6.1.2 de opwinding rolt het is van dubbele magnetische kringsstructuur met lage stroomlekkage en eenvormig magnetisch veld.

6.1.3 lijst oppervlakte het Geavanceerde worden phosphating en de automobielverftechnologieën toegepast voor de oppervlakte om zich tegen slijtage en het roesten voor oud te verzetten.

6.1.4 de luchtstructuur van de lijst wordt de koelopname met ventilator met geringe geluidssterkte en betere lijst toegepast, is de opwindingsrol van cellulaire buis, is de midden magnetische lijn van dubbel-laag gespleten buis, zodat wordt het nieuwe buisontwerp toegepast om het koelen effect te verbeteren.

6.2 van de de schakelaarmacht van SA wordt de digitale van de versterkermosfet of IGBT technologie met betrouwbare prestaties gebruikt voor versterker van de de schakelaarmacht van SA de digitale. a. hoge stabiliteit en betrouwbaarheid. b. consistentie met de standaardbehoeften van „Ce“ van de EU. c. De machtsversterker heeft hoog signaal aan lawaaiverhouding aangezien technologie de met dubbele frekwentie van de de breedtemodulatie van de sinusimpuls wordt gebruikt. d. de omschakelingsefficiency is hoog aangezien het werkende principe van de omschakelingsvoeding wordt gebruikt. e. de automatische elektronische huidige het delen technologie wordt gebruikt. f. goede veiligheid.

6.3 servobeschermingssysteem

Het heeft volledige beschermingsfuncties, met inbegrip van netovervoltage, onder-voltage, faseverlies, logicafout, de geleiding van de machtsmodule door, over--temperatuur, te sterke intensiteitoutput, overvoltageoutput, voedingaandrijving, lijst over--verplaatsing, lijsttemperatuur, het externe met elkaar verbinden, enz.

6.4 het verticale het uitbreiden zich platform wordt het het uitbreiden zich platform gewoonlijk gebruikt als een groot installatieplatform van specimens dat vierkant, rond of bepaald kan zijn door gebruikers. om dynamisch effect op het het uitbreiden zich platform te verminderen moeten allen die platforms uitbreiden onderworpen zijn aan analyse van modale frequentie door te modelleren, en deze platforms worden over het algemeen gemaakt van magnesiumlegering en met bevochtigingsmaterialen gemaakt.

6.5 het automatische foto-elektrische centreersysteem het past automatisch positie van het anker aan om het in saldostaat te houden. Het automatische centreersysteem wordt gebruikt om ervoor te zorgen dat het anker in het centrum tijdens het laden en het leegmaken proces is.

7. De inleiding aan digitaal de trillingscontrolemechanisme van The van het trillingscontrolemechanisme is van het geavanceerde systeem van de distributiestructuur, en closed-loop de controle wordt bereikt door DSP bewerker. PC is onafhankelijk van controlelijn om realtime en hoog rendement van het geschikte controlesysteem te verzekeren om en snel aan om het even welke veranderingen van het proefsysteem te antwoorden, en controlestabiliteit en hoge precisie te verzekeren. de drijvend kommadsp bewerker met 32 bits met primaire frequentie tot de resolutie ADC/DAC wordt van 300MHz en van 24 beetje gebruikt voor hardware in coördinatie met hoge precisiedrijvend komma het digitale filtreren en ontwerptechnologie met geringe geluidssterkte van hardwarekring. De dynamische willekeurige controlewaaier van het controlemechanisme is meer dan 90dB en het signaal aan lawaaiverhouding is meer dan 100dB.
