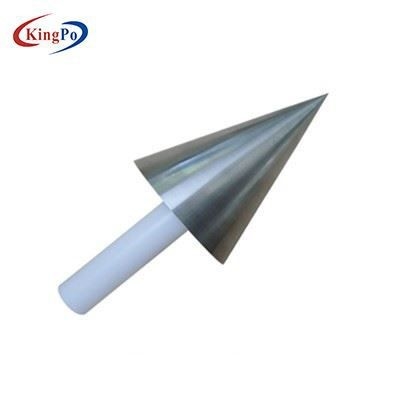

Figuur van de kegelsonde UL1278 10.1 SM206:
Standaardvereiste: UL1278 figuur 10.1 en UL1278-hoofdstuk 10 het Bewaken van het Verwarmen Elementen
Toepassing:
Het het verwarmen element en om het even welk deel van de elementenassemblage (zoals een elementensteun, een schede en gelijkaardige delen) zullen zo bewaakt worden dat het brandbare materiaal evenals de personen tegen het contacteren van het zullen worden beschermd.
Het handvat wordt gemaakt van nylon en de sonde wordt gemaakt van roestvrij staal.
Verwijzingsnorm van UL1278 hieronder:
10 het bewaken van het Verwarmen Elementen
10.1 algemeen
10.1.1 het het verwarmen element en om het even welk deel van de elementenassemblage (zoals een elementensteun, schede,
en de gelijkaardige delen zullen) zo bewaakt worden dat het brandbare materiaal evenals de personen tegen het contacteren van het zullen worden beschermd.
10.1.2 Om het even welke verwarmerprojecties zoals wachten of traliewerk die bedoeld zijn om hete verwarmeroppervlakten te bewaken
positief zal beveiligd worden aan de verwarmer zoals door schroeven, klinknagels of met groeven lassen of bezig te zijn
zodat zij niet zonder het gebruik van hulpmiddelen, het breken of permanente het buigen of vervorming kunnen worden verwijderd.
10.1.3 wordt de aanvaardbaarheid van een wacht beoordeeld met betrekking tot zijn algemeen nut en met betrekking tot
de vorm en de grootte of allebei van de openingen daarin, samen met de afstand van de wacht van
het verwarmen element en de andere delen op hoge temperatuur die in 10.1.1 worden vermeld. Behalve zoals genoteerd in 10.1.5,
openen in een wacht wordt beschouwd als om aanvaardbaar als, met de verwarmer in om het even welke voorgenomen werkende positie,
de volgende voorwaarden worden voldaan aan:
a) De vorm en de grootte van het openen zijn dusdanig dat een testmaat in de vorm van een juist-rondschrijven
de kegel die een basisdiameter van 2-3/4 duim (69,9 mm) hebben en een hoogte van 5-1/2 duim (139.7mm), ziet Figuur 10.1, het het verwarmen element en de andere delen verhinderd op hoge temperatuur te raken wanneer de kegelsonde, top, in om het even welke manier eerst wordt opgenomen. Zie 10.1.4.
b) De vorm en de grootte van het openen die de verticaal benedenwaartse ingang van een bar toelaat
de sonde 1/2 duim (12,7 mm) wijd en 1/16 duim (1,6 mm) dik, ziet Figuur 10.2, is dusdanig dat a
driehoekssonde 1/16 duim dik en in de vorm van een gelijkbenige driehoek die een basis van 2-3/4 hebben
de duim en een hoogte van 5-1/2 duim, zien Figuur 10.3, worden verhinderd het raken van het verwarmen
element en de andere delen op hoge temperatuur wanneer de driehoekssonde, top, binnen eerst wordt opgenomen
om het even welke manier. Testen van het openen met de driehoekssonde is ook van toepassing waar verticaal
de benedenwaartse toevoeging van de bar wordt verhinderd door de bouw van de wacht, het gebruik van
extra barrière, of allebei, tenzij de verticaal toegepaste bar naar buiten neigt worden doen afwijken – dat
is, vanaf de wacht.
c) Het gebied van het openen in een wezenlijk verticaal gezicht van een wacht is niet meer dan 3-1/4
vierkante duim (2100 mm2) als de grootte en/of de vorm van het openen de ingang van toelaten
om het even welke horizontale richting van een verticaal georiënteerde van staaf 1/16 sonde duim in diameter en duim 2-3/4
lang, zie Figuur 10.4. Ook, zie Figuur 10.5.
