UL1278 figuur 10.2 SM207 de Sondebar van de Testvinger voor het Verwarmen Elementen

Figuur van de barsonde UL1278 10.2 SM207:

Standaardvereiste: UL1278 figuur 10.2 en UL1278-hoofdstuk 10 het Bewaken van het Verwarmen Elementen

Productdetails:

Het is met standaardvereiste van UL1278-Fig. 10,2 in overeenstemming. Het handvat wordt gemaakt van nylon en de sonde wordt gemaakt van roestvrij staal.

Toepassing:

Het het verwarmen element en om het even welk deel van de elementenassemblage (zoals een elementensteun, een schede en gelijkaardige delen) zullen zo bewaakt worden dat het brandbare materiaal evenals de personen tegen het contacteren van het zullen worden beschermd.

Teststeekproef:

Het verwarmen elementen.

Eigenschap:

Het nylon handvat + de sonde, worden het vervaardigd volgens het standaardcijfer.

Verwijzingsnorm van UL1278 hieronder:

10 het bewaken van het Verwarmen Elementen 10,1 Algemene 10.1.1 het het verwarmen element en om het even welk deel van de elementenassemblage (zoals een elementensteun, een schede, en gelijkaardige delen) zal zo bewaakt worden dat het brandbare materiaal evenals de personen tegen het contacteren van het zullen worden beschermd.

10.1.2 zullen Om het even welke verwarmerprojecties zoals wachten of traliewerk die bedoeld zijn om hete verwarmeroppervlakten te bewaken positief beveiligd worden aan de verwarmer zoals door schroeven, klinknagels of met groeven lassen of bezig te zijn zodat zij niet zonder het gebruik van hulpmiddelen, het breken of permanente het buigen of vervorming kunnen worden verwijderd.

10.1.3 wordt de aanvaardbaarheid van een wacht beoordeeld met betrekking tot zijn algemeen nut en met betrekking tot de vorm en de grootte of allebei van de openingen daarin, samen met de afstand van de wacht van het het verwarmen element en de andere delen op hoge temperatuur die in 10.1.1 wordt vermeld. Behalve zoals genoteerd in 10.1.5, wordt openen in een wacht beschouwd als om aanvaardbaar als, met de verwarmer in om het even welke voorgenomen werkende positie, de volgende voorwaarden worden voldaan aan:

a) De vorm en de grootte van het openen zijn dusdanig dat een testmaat in de vorm van een juist-cirkelkegel die een basisdiameter van 2-3/4 duim (69,9 mm) hebben en een hoogte van 5-1/2 duim (139.7mm), Figuur 10.1 ziet, worden verhinderd het raken van het het verwarmen element en de andere delen op hoge temperatuur wanneer de kegelsonde, top, in om het even welke manier eerst wordt opgenomen. Zie 10.1.4.

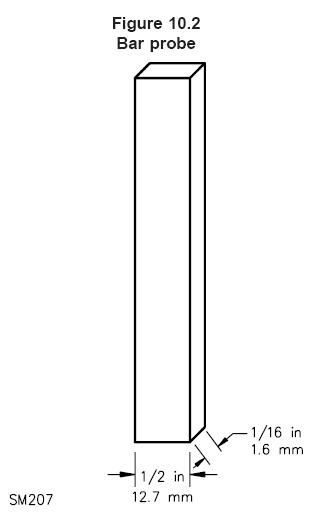

b) De vorm en de grootte van het openen die de verticaal benedenwaartse ingang van een barsonde wijd 1/2 duim (12,7 mm) en 1/16 duim (1,6 mm) dik toelaat, zien Figuur 10.2, zijn dusdanig dat een driehoekssonde 1/16 duim dik en in de vorm van een gelijkbenige driehoek die een basis van 2-3/4 duim en een hoogte van 5-1/2 duim hebben, Figuur 10.3 ziet, worden verhinderd het raken van het het verwarmen element en de andere delen op hoge temperatuur wanneer de driehoekssonde, top, in om het even welke manier eerst wordt opgenomen. Het testen van het openen met de driehoekssonde is ook van toepassing waar de verticaal benedenwaartse toevoeging van de bar door de bouw van de wacht, het gebruik van een extra barrière, of allebei, tenzij de verticaal toegepaste bar naar buiten neigt worden doen afwijken - d.w.z., vanaf de wacht wordt verhinderd.

c) Het gebied van het openen in een wezenlijk verticaal gezicht van een wacht is niet meer dan 3-1/4 vierkante duim (2100 mm2) als de grootte en/of de vorm van het openen de ingang van om het even welke horizontale richting van een verticaal georiënteerde van staaf 1/16 sonde duim in diameter en 2-3/4 duim lang toelaten, Figuur 10.4 zie. Ook, zie Figuur 10.5.
