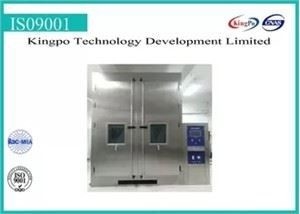

SUS304 Kamer van het het Testende Materiaal de Militaire Standaardstof van de lithiumbatterij

Technische Parameter

Werkende kamer (mm): 1000*1000*1000 (D×W×H)

Structuur en materiaal:

Ontwerpprincipe:

Zijn structuur is een trechter, een verzamelend gat voor stof op de bodem, op de rechterkant van dit gat is uitgerust met een zuigingsinham van turbine doorgevende ventilator. Verzend het gepompte stof in de bodem van binnenkamer en dan aan de linkerkant en ga naar omhoog; blaas het stof in testkamer van de linkerkant; het stof zou opgeblazen rightwards in een horizontale richting moeten zijn en dan met omloop die (zoals boven beeld wordt getoond) beginnen.

Materiaal en Configuratie

1.Internal materiaal: sus304 roestvrij staal

2.External materiaal: roestvrij staal

3.big het transparante venster op de deur is geschikt om specimen tijdens het testen waar te nemen;

4.unique het ontwerp van het luchtkanaal om het te verzekeren opbrengs laminaire stroom met concentratie;

5. De slagfan keurt roestvrij staalshell, het hoge verzegelen en vleugelsnelheid, met geringe geluidssterkte goed;

Technische Parameter

1.fine stof: onder 75um

2.coarse stof: onder 150um

3.Dust concentratie: 5G/m ³ ±1.5

4.Flow snelheid: (regelbare) 10-20m/s±1.5

5.Using hoeveelheid kwartspoeder: 5kg/m ³ (70% kwartszand, 15% krijtstof, 15% porseleinaarde)

Controlesysteem

1.PLCand systeem van de touch screen het intelligente controle

2.PT100 testsensor

3. de meter van de stofconcentratie

(draagbaar) 4.anemometer pas luchtsnelheid aan alvorens te testen

5.over temperaturen. Bescherming op instrument

6.Phase verliesbescherming

7.Circuit brekende bescherming tegen huidige lekkage

8.power: AC380 V 50Hz

9.door: aangemaakt glas

10. vacuümpomp 60-600L/H

11. druk regelende klep, uctionpijp, drie stukken van druk het regelen

. controlemechanisme 12: programmeerbaar controlemechanisme (het heeft onder controlefuncties die willekeurig kunnen zijn plaatsen)

a. het blazen regelbare stoftijd (einde, slag) h/m/s

b. cyclusperiode: willekeurig regelbaar

c. vooraf ingestelde testende tijd: 0s~999h99m99s willekeurig regelbaar

d. macht op: van-op-van

de maaswijdte van het metaalscherm: nominale draaddiameter 50um, lijn-aan-lijn; het uit elkaar plaatsen 75um of onder 150um

Ventilator: PE centrifugaalventilator

Nota: deze test kan aan vereisten van huishoudapparaat, laag voltageapparaten, auto, motorcomponenten en buitenhuisvestingsbescherming in GB2423, GB4706, GB4208 en DIN (5KG-het talkpoeder zal thown. binnen zijn) voldoen

Gedeeltelijke Bijkomende Lijst:

(Nota: cun=1/3 decimetre, een eenheid van lengte)

Arbeidsvoorwaarde van Zand en Stoftestmateriaal:

1, Temperatuur: 15~35 ' C; Relatieve vochtigheid: 25~75%R.H;

2, zonder sterke trilling en Elektromagnetisch effect rond;

3, Testkamer zouden moeten zijn stabiele geplaatst en saldo houden;

4, Installatieplaats zouden goede ventilatie, en zonder sterke luchtstroom, hoog stof en corrosief materiaal moeten houden.
