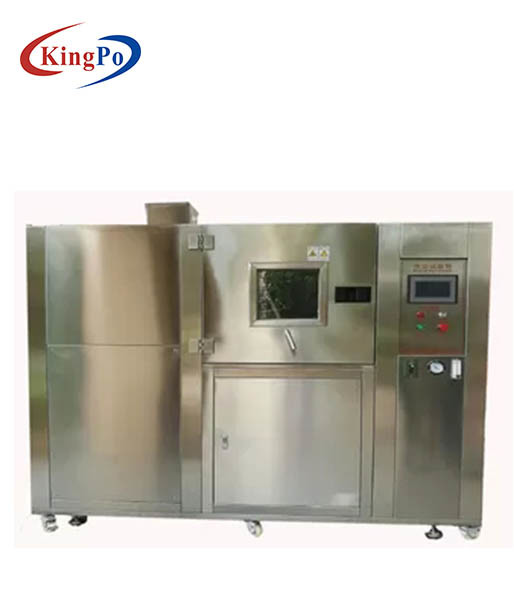

15KW het milieuplc van Testkamers Systeem van de Touch screencontrole


Doel

Stof (< 150="">

Norm

Mil-std-810G.

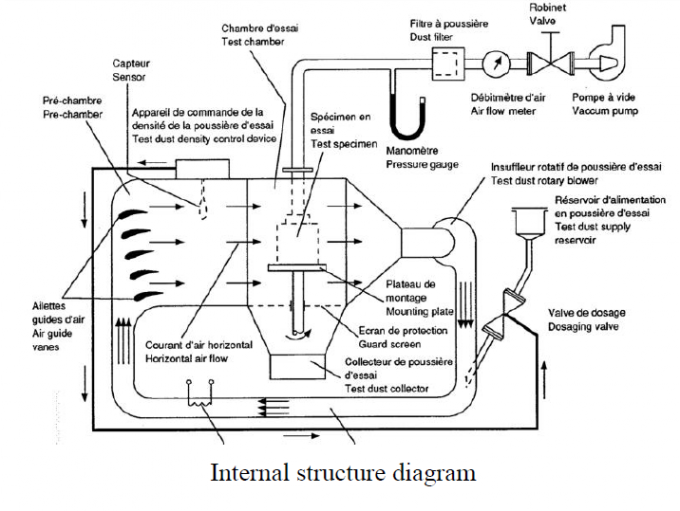

Ontwerpprincipes

Zijn structuur is een trechter, een verzamelend gat voor stof op de bodem, op de rechterkant van dit gat is uitgerust met een zuigingsinham van turbine doorgevende ventilator. Verzend het gepompte stof in de bodem van binnenkamer en dan aan de linkerkant en ga naar omhoog; blaas het stof in testkamer van de linkerkant; het stof zou opgeblazen rightwards in een horizontale richting moeten zijn en dan met omloop beginnen

Materiaal

1. Materiaal: SUS304 roestvrij staalplaat

3. Kamerdeur met een groot observatievenster

4. Uniek buisontwerp, om de concentratie van laminaire stroom laminaire stroom te verzekeren

5. Basisstructuur: Voorbehandelingsdoos, testkamer, vacuümhaven, stofdoos, doorgevend stofapparaat, vacuümsysteem, stoftank, stroomklep, verwarmingssysteem, terugvloeienvin, steekproefcarrousel, het scherm, concentratiemeter etc.

Technische Parameters

1, Model: KP-DCJB1000

2, studiogrootte (mm): 1000X1000X1000MM (W × D × H)

3, Afmetingen (mm): 3700X1600X2100MM (W × D × H)

7, stof: diameter <150>

8, binnen de kamer, de stofconcentratie in de pijpleiding zijn 10.6G/m ³ ± 7G

9, luchtstroomsnelheid: (regelbare) 8.9m/s ± 1,5

10, Stofsamenstelling: CaCO 3, MgCO 3, MgO, TiO 2: 5%

Ijzeroxyde (Fe 2 O 3): 10±5%

Aluminiumoxyde (Al 2 O 3): 20±10%

Siliciumdioxyde (SiO 2): blijvend percentage (50 tot 80%)

11, temperatuur: 23-80C °

12, het tarief van temperatuurverandering: ≥ 3C °

13, functie: blazend stof, blazend zand, stof het vallen (verrichting op hoge temperatuur)

14, milieu-eisen: 22 ℃ ± 3.

15, voeding: 380V-3Phase, macht: 15KW 50HZ

Controlesysteem

1. PLC en touch screen intelligent controlesysteem

2. PT100 testsensor

3. Zand en stofconcentratiemeter

4. (Handbediende) anemometer om de windsnelheid aan te passen alvorens te testen.

5. De bescherming van de instrumenten over--temperatuur

6. Het verliesbescherming van de machtsfase

7. Lekkagestroomonderbreker

8. Macht: AC380V 50Hz

9. Deur: aangemaakte glasdeur

10. Vacuümpomp 60-600L/H

11. Regelende klep, pijp, drukregelaar

12. Controlemechanisme: Keur programmeerbaar controlemechanisme (dit controlemechanisme heeft vele soorten willekeurig het plaatsen van controlefuncties zoals hieronder) goed

a. het blazen stoftijd (einde, slag) h/m/s adjustableb. Cyclusduur: regelbaar

c. Standaardtesttijd: regelbare 0s ~ 999h99m99s

d. Macht op: van - aan-uit-
