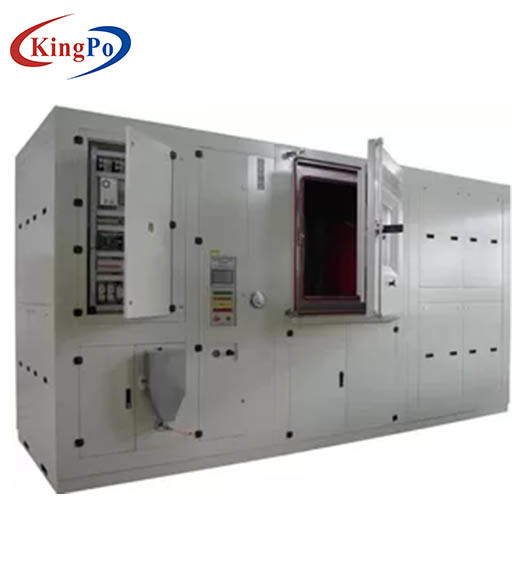

het Blazende Zand van 150um 850um en Kamer Horizontaal Type van de Stoftest

Doel

Zand (het zanddiameter ≤ 850um van 150um ≤) procedure. Deze test wordt uitgevoerd helpen de capaciteit van materiaal evalueren om zich tegen de gevolgen van stof te verzetten die openingen kunnen belemmeren, in barsten, spleten, lagers, en verbindingen doordringen, en de doeltreffendheid van filters te evalueren

Verwijzingsnormen

Mil-std-810G.

Ontwerpprincipes

Zijn structuur is een trechter, een verzamelend gat voor stof op de bodem, op de rechterkant van dit gat is uitgerust met een zuigingsinham van turbine doorgevende ventilator. Verzend het gepompte stof in de bodem van binnenkamer en dan aan de linkerkant en ga naar omhoog; blaas het stof in testkamer van de linkerkant; het stof zou opgeblazen rightwards in een horizontale richting moeten zijn en dan met omloop beginnen.

Model en technische parameters

1, Model: KP-SCJB1000

2, studiogrootte (mm): 1000 * 1000 * 1000 (de hoogte van de diepte× breedte ×)

3, de grootte van de buissectie: 1000 × 1000mm (W × H)

4, Afmetingen (mm): 7000X5000X2500 (de hoogte van de diepte× breedte ×)

5, structuur: horizontaal type

6, windsnelheid 0,1 ~ 30m/s; regelbare waaier

7, het blazen zandconcentratie: 1.1g/m3 ± 0.25/m3 ~ 100g/m3 ± 0,5 /m3; 100g/m3 /d (bevattend zand en stofconcentratiesensor)

8, zand en stofsamenstelling: Als er geen andere duidelijke bepalingen zijn, groot zand met kwartszand (kiezelzuursamenstelling in meer dan 95% in gewicht).

9, zanddiameter: het zanddiameter ≤ 850um van 150um ≤;

10, verzamelend systeem: het systeem kan het dalende zand automatisch verzamelen, en de doos ingaan om de cyclus voort te zetten.

11, doosverbinding: geen stoflekkage tijdens verrichting, u kan het omringende milieu tegen verontreiniging goed beschermen.

Het bedrijf wordt gevestigd in:

12, Materiaal: roestvrij staal 304

Het bedrijf wordt gevestigd in:

13, doosdeur: volledig open enig-vleugel (1300 × 1300mm), met dubbele van de silicone rubberverbinding en deur sloten.

14, observatievenster (400 × 600mm) met het beschermende film verwarmen.

15, automatisch vacuüm schoonmakend systeem.

16, de simulatiesysteem van de windsnelheid: High-power centrifugaalventilator om sterke wind te produceren, en automatisch de windsnelheid aan te passen door de omschakelaar.

17, roterende lijst (diameter 800mm) aan de linksdraaiende omwenteling van 1 t/min, om sommige groeven op het te bevestigen specimen te verstrekken. De roterende die schacht van de lijstmotor door O-ring wordt verzegeld.

18, (trechter-vormige) collectoren in het lagere deel van de testruimte.

19, de luchtcompressor door de pneumatische klep op de machine om de schakelaar en de luchtreiniging te controleren.

20,50 kg zand voor normale bedrijfsvoering 5 jaar

21, materiaalgewicht: ongeveer 3000Kg

22, dooscontrole functioneren: temperatuur Celsius, relatieve vochtigheid, windsnelheid m/s, zanddichtheid g/m3

23, configuratiebeschrijving

24, PC-controlesysteem omvatten: Lenovo 1 Taiwan (de configuratie van de heersende stromingsmarkt), en RS232-seriële poort

25, PC-controlefuncties omvatten:

Automatisch koppel controle terug: automatische wind de snelheid koppelt controleaanpassing terug.

Veiligheidsbescherming

1, veilig en betrouwbaar aan de grond zettend beschermingsapparaat;

2, voedingvoltage, lekkage en gebrek aan fasebescherming;

3, de onafhankelijke bescherming van de studio over--temperatuur;

4, de bescherming van de compressoroverbelasting;

5, verwarmerkortsluiting/overbelastingsbescherming;

6, de overbelastingsbescherming van de ventilatormotor;

7, wanneer het systeem een beschermend apparaat ontdekt worden geactiveerd, zal het automatisch weg aandrijven en zal alarmeren.

Verrichtingsvoorwaarden

1, Plaats: het goed-geventileerde grondniveau. Geen sterke trilling rond het apparaat, geen sterk elektromagnetisch veld. Geen brandbaar, explosief, corrosief substanties en stof rond het materiaal. De capaciteit van het grondlager: niet minder dan 800kg/㎡. Rond het materiaal voor ongeveer 1500mm verrichting en onderhoudsruimte die wordt gereserveerd.

2, werkomgeving: temperatuur: 5 ℃ ~ 35 ℃; relatieve vochtigheid: ≤ 85%; druk: 86kPa ~ 106kPa;

3, voedingvoorwaarden: installatiemacht: 125kW, met het onafhankelijke materiaal dat van de luchtstroomonderbreker wordt uitgerust; leveringsvoltage: 380 V ± 10%/50Hz/3ph + N + G; het aan de grond zetten van weerstand: ≤ 4Ω.

4, doorgevend koelwater: druk 2 ~ 4bar, temperatuur ≤ 30 ℃, stroom ≥ 10m ³/h.

5, samengeperste lucht: druk 6 ~ 8bar, dauwpunt ≤-10 ℃, stroomtarief ≥ 40m ³/h.
