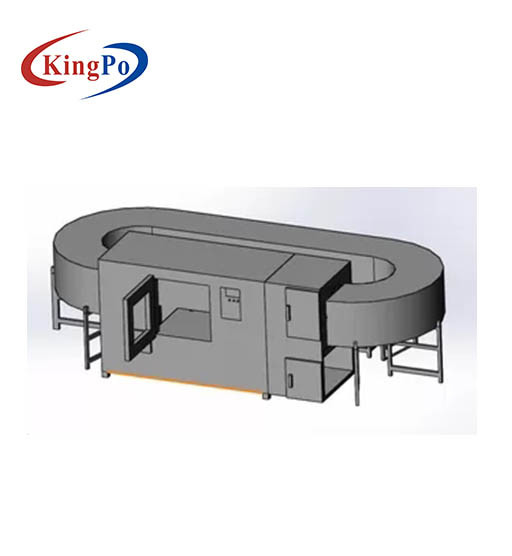

Milieu de Testkamers van HH54P 220V voor de Weerstand van het Zandstof

Model en Technische Parameters

Model: KP-sc6k1000-Cs

Studiogrootte (mm): 1000 * 1000 * 1000 (de hoogte van de diepte× breedte ×)

Externe grootte (mm): 3000X7000X2200 (diepte X breedte X hoogte)

Structuur en Materiaal

Ontwerpprincipes

een verminderd trechterontwerp, de bodem is de haven van de stofinzameling, bij de (juiste) haven van de stofinzameling om van de de asstroomventilator van de hoge drukturbine te installeren de zuigingshaven, zal het stof van stof het vullen haven aan de hoge drukventilator door de samengeperste lucht vallen, wordt het stof geblazen in de binnendoos door hoge windsnelheid, en de wind die verleden blaast wordt doorgegeven terug van de luchtleiding om de cyclus telkens weer te beginnen. De doos van de stofopslag met het verwarmen en het drogen functie.

Materiaal

1. Binnenmateriaal: sus304 roestvrij staal

2. Buitenmateriaal: roestvrij staal

3. Kamerdeur met een groot observatievenster

4. Uniek buisontwerp, om de concentratie van laminaire stroom te verzekeren

5. Basisstructuur: pre-blaast stofdoos, kamer, de haven van de stofinzameling, stofdoos, doorgevende luchtleiding, vacuümsysteem, de tank van de stofopslag, stroomklep, verwarmingssysteem, terugvloeienvin, steekproefcarrousel, het beschermende scherm, concentratiemeter terug naar stof en andere componenten.

Technische Parameters

1. Fijn zand: >150um

2. Ruw zand: <890um

3. Binnen de doos en de pijp, is de stofconcentratie 10G/m ³ ± 1

4. Luchtstroomsnelheid: (regelbare) 18m/s ± 1,5

5. De dosering van het kwartspoeder: 6kg/m ³ (70%-kwartszand, 15%-krijt, 15%-porseleinaarde) 6. Buisbreedte: 800MM

Controlesysteem

1. PLC en touch screen intelligent controlesysteem (Teelong-merk)

2. PT100 testsensor

3. Zand en stofconcentratiemeter

4. (Handbediende) anemometer om de windsnelheid aan te passen alvorens te testen.

5. De bescherming van de instrumenten over--temperatuur

6. Het verliesbescherming van de machtsfase

7. Lekkagestroomonderbreker

8. Macht: AC380 V 50Hz

9. Deur: aangemaakte glasdeur

10. Vacuümpomp 60-600L/H

11. Druk regelende klep, pijp, drukregelaar

Controlemechanisme: Keur programmeerbaar controlemechanisme (dit controlemechanisme heeft vele soorten willekeurig het plaatsen van controlefuncties zoals hieronder) goed

a. het blazen stoftijd (einde, slag) regelbaar h/m/s

b. Cyclusduur: regelbaar

c. Standaardtesttijd: regelbare 0s ~ 999h99m99s

d. Macht op: van - aan-uit-

Metaalmaaswijdte: nominale diameter van 50um, regelafstand tussen 75um en nominale 150um

Droger: plastic centrifugaalventilator

Nota: De kamer kan aan de ISO20653-6K-norm die, hoofdzakelijk voldoen voor huishoudapparaten, laag voltage wordt gebruikt elektrische apparaten, automobiel, shell van motorfietsdelen de vereisten van de beveiligingsniveautest. (met talk 5KG)

Verwijzing het teruggeven

Interne structuur

Stofsysteem in de achterkant

Binnenstructuur

Het aansteken en levende proefsystemen en vacuümverbindingen

De haven en de draaischijf van de stofslag
