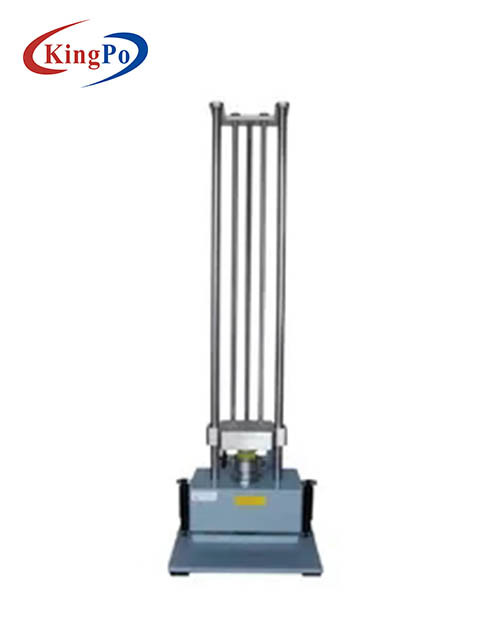

JESD22-B104 de Schok en de Dalings het Testen van het voorwaardenb Laboratorium Materiaal/Mechanisch Effectmeetapparaat
Het Ontwerpnormen van schok testende systemen: GB/T2423-2008, GJB1217, GJB360.23, GJB150, GJB548, MIL-STD-202F, CEI-68-2-27, MIL-STD-883E, MIL-STD-810F, ISTA, UL
Ontmoet ook standaardjesd22-b104 (voorwaarde B: 1500G, 0.5ms).
Toepassingen van schok de testende systemen: luchtvaart, ruimte, schip, de militaire industrie, de elektronika van de consument, auto, huishoudapparaten, beeldscherm enz.
Eigenschappen van schok de testende systemen
· Gebruikersvriendelijk wat betreft het schermverrichting. Halve sinus, vierkante de impulsprogrammeurs van de golfvormschok. De hoge lijsten van de starheidsschok.
· Halve sinus, vierkante de impulsprogrammeurs van de golfvormschok.
· De hoge lijsten van de starheidsschok.
· Een volledige waaier van veiligheidseigenschappen.
· Pas lucht en hydraulisch onder druk zetten, sterke wrijvingrem vermijdend toe secundaire schok.
· Pas de opschorting van de luchtlente, hydraulisch bevochtigings schokbestendig systeem, geen schokeffect op toe het omringen, zonder stichting.
Schok het testen systemenspecificaties
|
Model
|
SKT30
|
SKT50
|
SKT100
|
SKT200
|
SKT300
|
SKT600
|
SKT1000
|
|
Lijstgrootte (cm)
|
40*40
|
50*60
|
70*80
|
100*100
|
120*120
|
150*150
|
200*200
|
|
Maximumspecimengewicht (Kg)
|
30
|
50
|
100
|
200
|
300
|
600
|
1000
|
|
|
|
|
|
|
|
|
|
|
Max. Versnelling (G)
|
halve sinus
|
600
|
600
|
600
|
500
|
500
|
300
|
300
|
|
|
zaagtandgolfvorm
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
|
|
vierkant
|
|
150
|
150
|
150
|
100
|
100
|
100
|
|
Impulsduur (Mej.)
|
halve sinus
|
40-0.2
|
40~1
|
40~1
|
30~2
|
20~3
|
20~3
|
20~3
|
|
|
zaagtandgolfvorm
|
18~6
|
18~6
|
18~6
|
18~6
|
18~6
|
18~6
|
18~6
|
|
|
vierkant
|
|
30~6
|
30~6
|
30~6
|
30~6
|
30~6
|
30~6
|
|
Machineafmeting (cm)
|
120*110*245
|
130*140*260
|
130*120*260
|
150*130*260
|
200*160*300
|
230*180*310
|
250*220*310
|
|
De Afmeting van het controlemechanismekabinet (cm)
|
W55*D50*H80
|
|
Machinegewicht (Kg)
|
1900
|
2300
|
3200
|
4200
|
8500
|
15500
|
19500
|
|
Nut
Vereisten
|
driefasenac380v 50/60Hz 0.5~0.8MPa
|
|
In overeenstemming zijnde normen
|
GB/T2423-2008 GJB1217 GJB360.23 GJB150 GJB548 MIL-STD-202F CEI-68-2-27 MIL-STD-883E MIL-STD-810F ISTA UL
|
Hoge testende de systementoepassingen van de versnellingsschok: mobiele telefoon, computercomponenten, schakelaar, optische component, mobiel product enz.
Hoge versnellingsschok het testen systemenspecificaties:
|
Model
|
HSKT10
|
HSKT10
|
GSKT10D
|
|
Lijstgrootte (cm)
|
15*15
|
20*20
|
20*20
|
|
Schokimpuls
|
Halve sinus
|
|
Maximumspecimengewicht (Kg)
|
5
|
10
|
10
|
|
Versnellingswaaier (G)
|
20 ~ 1500
|
20 ~ 1500
|
20 ~ 10000
|
|
Impulsduur (Mej.)
|
0.5~11
|
0.5~11
|
0.2~11
|
|
Machineafmeting (cm)
|
60*55*250
|
60*55*250
|
90*70*275
|
|
Nut
Vereisten
|
AC220V 50Hz 5A, Luchtdruk: meer dan 0.5Mpa
|
|
Machinegewicht (Kg)
|
600
|
650
|
110
|
