het Lithiumbatterij van 100V 200A het Testen de Lossingsmeetapparaat van de Materiaallast

Aantal

Model

Rcds-100V200A

1

Aantal Hoofdkanalen

4CH/Rek

2

outputmacht

Maximummacht 20kW voor kanaalverrichting; geen tijdslimiet

3

de stabiliteit van de outputmacht

± (0.1%FS+0.1%RD)

4

Kwaliteit van de input de zijmacht

machtsfactor

>99%loaded aan capaciteit

Totaal harmonisch vervormingstarief

≤5%loaded aan capaciteit

6

Energieverbruikparameters

De standaardsinusgolf koppelt energie, hoog rendement (optimale efficiency 90%) terug

7

Hoofdkanaal het Werk Wijze

Het laden: constante huidige ladende CC, constant voltage die cv, constant huidig constant voltage laden die CCCV aanrekenen, constante huidige constante voltage het laden procesomzetting moeten geen stroom van het impulsvoltage bereiken;

Lossing: constante huidige lossingscd, constante machtsversterker CP, constant Cr van de weerstandslossing, constante voltage constante huidige lossing

pauze n.

De test van de sleutelwoordenarbeidsvoorwaarde; Impulstest;

8

Hoofdkanaalvoltage

De Waaier van de enig Kanaalmeting

0.2V-100V, met onophoudelijk regelbare middenwaarden (brede testwaaier, geschikt voor diverse de testvereisten van de batterijmodule)

Minimumlossingsvoltage

7V

precisie

± (0.05%FS+0.05%RD)

Resolutie

1mV

Hoofdkanaalstroom

De Waaier van de enig Kanaalmeting

-200A~+200A

Minimumoutputstroom

200mA

precisie

± (0.05%FS+0.05%RD)

resolutieverhouding

1mA

reactietijd

<10ms

apolegamy woon bij

voltage

Aantal kanalen

32

Metingswaaier

Gelijkstroom: 0-5V

Metingsprecisie

± (0.05%FS+0.05%RD)

resolutieverhouding

1mV

apolegamy woon bij

temperatuur

aantal sporen

4

Het meten van Waaier

﹣ 50℃~300℃

Nauwkeurigheid in meting

±1℃

Resolutieverhouding

0.1℃

tijd

Gegevensverzamelingresolutie

10ms

9

Materiaal communicatie wijze

Steunlan mededelingen

Batterijbms mededelingen

De steun KAN 2.0A, KAN 2.0B; RS485 mededelingen

De steunendbc invoer, laat gegevenslezing met BMS toe KAN en deelneemt aan procesbeheersing

10

Controlecontroleprogramma

Steunmacht onderaan gegevensbescherming, steun voor stroomuitval, handeinde, gegevensbestandsuccessie het testen, online wijziging van stapparameters

De voorwaarden van de veiligheidsbescherming kunnen worden geplaatst. De parameters omvatten: voltageondergrens, voltagebovengrens, huidige ondergrens, de huidige bovengrens van de bovengrenstemperatuur

De hulpkanaal/BMS-beschermingsvoorwaarden kunnen worden geplaatst. De parameters kunnen omvatten: voltagebovengrens, voltageondergrens, temperatuurbovengrens, temperatuurondergrens, eencellig drukverschil

cyclusindex

MAX10000

Programmeerbare stappen

MAX10000

Lijn het nestelen

Maximum 10 vloeren

Staptijdsbereik

Onbeperkte steun voor h, min, s-formaat

Minimuminterval voor gegevensopname

Tijd ≥10ms, voltage ≥0.1% FS, stroom ≥0.1% FS, en het steunen van stap voor stap het plaatsen van opnamevoorwaarden

Programmeringseigenschappen

Elke het werkstap kan één of meerdere uitgangen hebben

11

het werkpatroon

Hethuidige laden

Het voltage van het batterijpak, tijd, capaciteit, elektriciteit, monomeertemperatuur, monomeervoltage, het verschil van het celvoltage, RSOC, - V tot

Constant-voltage het laden

Stroom, tijd, capaciteit, elektriciteit, monomeertemperatuur, monomeervoltage, het verschil van het celvoltage, RSOC, - V tot

Het constante huidige en constante voltage laden

Stroom, tijd, capaciteit, elektriciteit, monomeertemperatuur, monomeervoltage, het verschil van het celvoltage, RSOC, - V tot

Schort op

Beëindigen van tijd

Constant-huidige lossing

Het voltage van het batterijpak, tijd, capaciteit, elektriciteit, celtemperatuur, celvoltage, het verschil van het celvoltage tot

Constante machtslossing

Het voltage van het batterijpak, stroom, tijd, capaciteit, elektriciteit, celtemperatuur, celvoltage, het verschil van het celvoltage tot

Constante weerstandslossing

Het voltage van het batterijpak, stroom, tijd, capaciteit, elektriciteit, celtemperatuur, celvoltage, het verschil van het celvoltage tot

12

Gegevenspresentatie

Cirkellijst

Heb cyclusserienummer, last/lossingscapaciteit, last/lossingsefficiency, last/lossingsenergie, last/lossingsniveau gemiddeld voltage, enz.

Lijst van processen

Er zijn processerienummer, verrichtingswijze, procestijd, capaciteit, energie, middenvoltage, beëindigingsvoltage, beëindigingsstroom, enz.

Gedetailleerde lijst

Er is verslagaantal, systeemtijd, accumulatieve tijd, voltage, stroom, energie, monomeer temperature1--monomeertemperatuur n, monomeervoltage 1-- monomeervoltage n, het extreme verschil van het monomeervoltage, enz.

13

De gegevensuitvoer

De gegevens kunnen worden geleid in uitblinken, TXT, grafiekdossier, kunnen last-lossing kromme, het tarief van het capaciteitsbederf, de kromme van het cyclusleven, last-lossing voltage, stroom, capaciteit-tijd en andere manieren van de kromme van de gegevensanalyse en gegevenslijst verstrekken

14

De gegevens bewaren wijze

De gebruiker kan de naam en de gegevens sparen weg aanpassen, en de gegevens kunnen door dossier worden opgeslagen

15

Type van kromme

X coördinaten: totale tijd, last/lossingstijd/capaciteit, aantal cycli

Y coördinaten: totaal voltage, stroom, capaciteit, energie, monomeervoltage 1 monomeervoltage n, monomeertemperatuur 1 monomeertemperatuur n

16

Inputbescherming

Overvoltage, te sterke intensiteit, gebrek aan fase, over--temperatuur, beschermingsalarm;

Outputbescherming

Overvoltage, te sterke intensiteit, kort:sluiten, capaciteit, temperatuur, monomeerovervoltage, de bescherming van het monomeer onder-voltage; zonder het batterijvoltage, geen output te ontdekken;

Macht-van bescherming

Nadat de externe macht wordt afgesneden, zijn de batterij en het materiaal automatisch losgemaakt die het ongeval te vermijden door re-aan te drijven wordt veroorzaakt.

Hardwarebescherming

Macht van bescherming, open kringsbescherming, kortsluitingbescherming; de rug van de batterijverbinding, foutenbescherming, te sterke intensiteitbescherming, overvoltagebescherming, over--temperatuurbescherming, de te sterke intensiteitbescherming van het hardwareovervoltage

Kort:sluitenbescherming

Externe kortsluiting;

Softwarebeveiliging

Macht onderaan gegevensbescherming, vraagvoortzetting, de bescherming van de overvoltage over--lossing, te sterke intensiteitbescherming, capaciteitsbescherming, over--temperatuurbescherming, de abnormale bescherming van de voltagetendens, huidige tendens abnormale bescherming, huidige schommelings abnormale bescherming, de abnormale bescherming van de voltageschommeling, van de de stijgingssnelheid van het lastenvoltage de abnormale bescherming, van de de dalingssnelheid van de lossingsstroom de abnormale bescherming, materiaal communicatie abnormale bescherming, hulpmodule communicatie abnormale bescherming

Alarmfunctie

De hardware heeft de functies van noodsituatie afsnijdend schakelaar, automatische sluiting na macht weg, automatische ladingsverbinding en scheiding.

17

Koelen-versla methode

Gedwongen - luchtkoeling

18

Bemonsteringsterminals

Vier-elektrode bemonsteringswijze, de terminal van de inrichtingslijn of andere

19

De hulplijn van de Kanaalinzameling

Aanwinstenkabellengte regelbaar volgens daadwerkelijke situatie

20

Veiligheidsclassificatie

Ontmoet EN 60950, de vereisten van GB 4943

lawaai

Het lawaai is minder dan 70dBA, zou de gebruikte geluidsniveaumeter aan de vereisten van type I in IEC804 moeten voldoen, en de nauwkeurigheid zou beter moeten zijn dan ±0.5dB.

Mate van bescherming

IP20

Bliksembescherming

Niveau 2 bliksembeschermingseisen voor GB 17626

21

Houdbaarheid

Modulaire structuur, vervangstukken beschikbaar voor geschikte vervanging, onderhoud, kosteloos tijdens de garantieperiode

22

De software-upgradedienst

De software-upgradedienst verstrekte tot de hardware onverenigbaar is

Rekgrootte (W*D*H)

600*800*1980mm

gewicht

≤300kg

Aantal modules

4CH/Rek

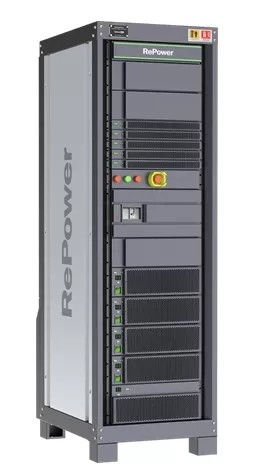

Opmerking: Het bovengenoemde beeld is slechts voor verwijzing, behoudens fysiek voorwerp!
