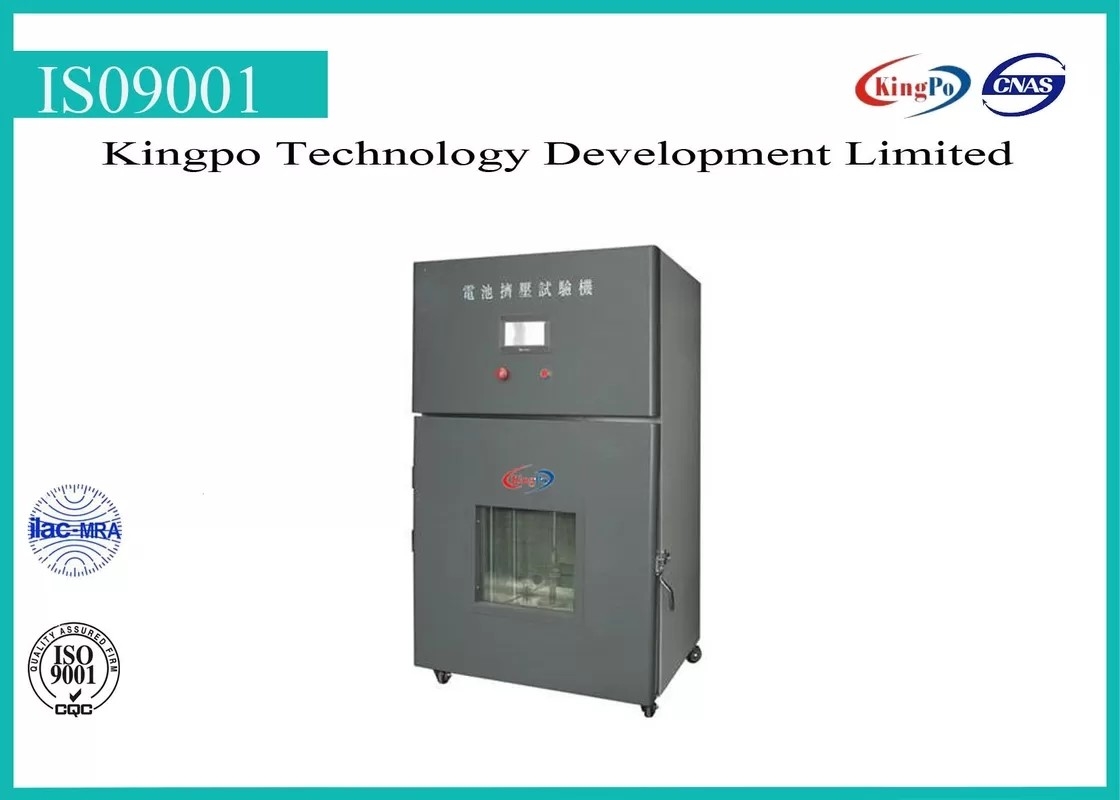

van het de Batterijmeetapparaat van 380V 50Hz Navulbare Verbrijzeling Ruimte 300 * 300 * 300mm

Beschrijving

Dit apparaat is een nieuwe die testkamer met de kamer van de temperatuurtest en de kamer van de verbrijzelingstest wordt gecombineerd. Dit apparaat is ontwerp en de vervaardigde overeenstemming volgens internationale normen UN38.3, IEC62133, iec60086-4 enz., kan een temperatuurtestomgeving simuleren, kan ook controleren ontdekt het testresultaat onder dit milieu. Het is een goede keus voor batterij, condensatoren, simuleren de elektronische producten testmateriaal.

Bouw

Het systeem van de verbrijzelingskracht

Het apparaat van de reisgrens

Het systeem van de voltageaanwinst

Het systeem van de temperatuurcontrole

Specificaties

Verbrijzelingskracht: 1-19.6KN (g=9.81N/kg)

Verbrijzelingssnelheid: 1-20mm/s

Snelheidsfout: ±1%

Verbrijzelingsruimte: 300 * 300 * 300mm

Verbrijzelingsoppervlakte: diameter 150mm

Verbrijzelingskracht: 1-19.6KN (g=9.81N/kg)

Krachtfout: ±1%

Verplaatsingsfout: ±0.5%

Aandrijving: hydraulisch (olie l-HM46)

Motor: servomotor

Testtemperatuur: 0-100 Celsius

Temperatuurgolf: ±0.5 Celsius

Temperatuurstijging: 3 ℃/min

Temperatuur die koelt: 1 ℃/min

De waaier van de voltagemaatregel: 0-50V

Voltageresolutie: 1mV

De frequentie van de voltageaanwinst: max. 110Hz

Testtijd: 0-99hour

Gegevensoutput: RS232

Taal: Engelse & Vereenvoudigde CH

Voeding: 380V 50Hz, 1.5KW

Stop: 5 ronde speldenstop

eigenschappen

Reisgrens, voltagedaling die functie ontdekt;

Het testresultaat kan bekijkend en opgeslagen of druk in computer;

Het interne 1.5mm paneel van het dikteroestvrije staal;

Het externe 1.0mm paneel van het diktestaal;

Bescherm tegen explosies;

Het verrichtingshandboek schrijft in Engelstalig

Verrichtingsprocedure

Installatie

Stel voor installerend dit materiaal op een vlak en stabiel grond of een platform, in een milieu van kamertemperatuur met de voeding van 380V 50Hz, en houd 1000mm vanaf andere materiaal en muur zoals hieronder.

Operationsteps

1) sluit de testkamer en de computer, draaimacht (testkamer 380V 50Hz, computer 220V 50Hz) aan

2) de controlesoftware van de looppasverbrijzeling en de software van de voltageaanwinst

3) de software van de verbrijzelingscontrole

Er zijn 5 knopen op de hoogste lijn:

Het plaatsen leidt tot:

Kracht-Elong – aan vertoningskracht en Verplaatsingskromme

Kracht-tijd – om krachtkromme te tonen

Eong-tijd – om verlengingskromme te tonen

Multigraaf – aan vertoningsmultigraaf

TestResult – aan vertoning, sparen en druktestresultaat

De actie en de snelheid van de verbrijzelingstest kunnen op rechterkant aanpassen

4) aanwinstensoftware

Tweemaal klikkensoftware, de aanwinstensysteem van het lanceringsvoltage

De dossieroptie leidt tot:

Nieuw… – creeer nieuw testbestand

Open – open besta testbestand

Het plaatsen – testparameters het plaatsen

De uitvoer – de gegevens van de de uitvoertest

Houd met op – ga software weg

De controleoptie leidt tot:

Het voltage kalibreert… - softwarekaliberbepaling

Begin – het het beginwerk van de voltageaanwinst

Einde – het het eindewerk van de voltageaanwinst

Na 9 overeenkomstige knopen:

1 – Nieuw…

2 – open

3 – de Uitvoer

4 – Schrapping

5 – het Plaatsen

6 – het Voltage kalibreert…

7 – Begin

8 – Einde

9 – houd met op

En taaloptie (Engels of Chinees)

Als wij nieuw testbestand creëren,

Wij kunnen testparameters zonodig, vastgestelde aanwinstenfrequentie, eindewijze plaatsen, die wijze enz. beginnen.

Dan drukknop, en.

Terug naar hoofdpagina.

5) het systeem van de temperatuurcontrole

De temperatuur moet op touchscreen worden gecontroleerd.

Kan de temperatuur wijzigen en controleren in de controle van interface op touchscreen. Voer vereiste waarde in en spaar. De kamer zal automatisch lopen.

Aandacht

1) Dit materiaal zou op niveaugrond of platform, in een milieu van kamertemperatuur 25±10℃, vochtigheid 50±30%RH moeten worden geplaatst.

2) Houd dit materiaal vanaf hitte of corrosiebron.

3) Slot twee voorwielen wanneer materiaal in plaats.

4) Voor veiligheid, is de gedragstest met het bekijken van geopende deur verboden. En als niet noodzakelijk, neem geen test voor het bekijken van venster waar.

5) Maak schoon: before and after elke test maak de kamer buiten en binnen met schone katoenen doek schoon om het instrument keurig te houden.

6) Roestvrij: Het controleweer de instrumenten actieve delen functioneert behoorlijk, zette boter op moeilijke situatiestaaf na elke test om het regelmatig te houden het werk. Bespuit antiroestolie op deklaagplaat en staalstructuur aan bewijs het roesten.

7) Draaimacht van: draaimacht weg na test; stel één keer per maand op-macht voor als het niet lange tijd zal gebruikt worden.

8) Als de batterij op brand of rook, gelieve het gas op tijd openlucht uit te putten.
