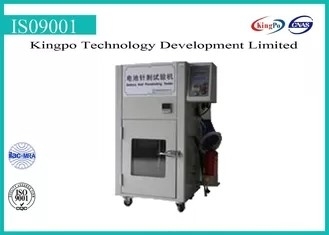

Spijker het Doordringen het Testende Materiaal van de Lithiumbatterij het Hydraulische Drijven

Testmethodes

Test onder de temperatuur van 20℃±5℃.Put een batterij samen met een thermokoppel (bevestig zijn contactpunt op de grote oppervlakte van de batterij) in dampkap. Gebruik een staalspeld zonder erosie en roest, 28mm in diameter, om de centrale plaats van de grootste oppervlakte van de batterij in 10mm/s-40mm/s.Keep in willekeurige tijd te doordringen.

Norm: UL1642: 2008, UL2054: 2008, GB/T18287-2000, UN38.3, ICE62133, QC/T 743-2006, QC/T 744-2006.

Specificatie

1. Staalspeld: ф2mm-ф8mm en bestand Tungstem op hoge temperatuur, 100mm in lengte, elke 2 stukken.

2. Afstand tussen naald aan bodem: paneel voor het plaatsen van een batterij: 200mm

3. Vastgeklemde afstand: 200mm

4. Het doordringen snelheid: doordring in het loodrecht aan de accumulatorplaat in 10-40mm/s (Speldeinden in de accumulatorplaat).

5. Penetrability: 150~200kg (maximum200kg);

6. Machtsvertoning: Druksensor en de hoge sensor van de precisondruk

7. Slag: 200mm

8. Drijfwijze: Hydraulisch

9. Het vastklemmen wijze: Hand

10. Kabinetstype: box-type, explosiebestendig, vuurvast, corrosiebestendig en

het gemakkelijke schoonmaken.

11. explosiebestendig kabinet: Intern Materiaal: SUS304#stainless staal

Extern Materiaal: Koudgewalste staalplaat met vrij bewogen baksel varnish.4

universele katrollen

12. bekijkend venster: gehard glas, grootte: 250*250mm;

13. Uitlaatventilator: ¢120mm, 30W, aan de achterkant. Een gereserveerde afzet voor het aansluiten van de pijp van de uitlaatventilator

14. Vertragingsfunctie: 0~ 99H 99S (plaats vrij)

15. Verpakking: de verpakking van het silliconeschuim, 1 stuk

16. Macht: 220V, 50~60HZ, 3A, 1100W

17. afmeting: 70×55×112cm (L×W×H)

Controlewijze

1. Toont de onafhankelijk onderzochte en ontwikkelde MCU-controle de maximale kracht en vrij test en de tijd van de opstellingskracht. Gemakkelijk om testdatas te registreren.

2. Toon de volledige waarde van de testdruk om elk te begrijpen stappen.

3. De sensor van de hoge precisiedruk. Automatisch controle van reactie met gesloten circuit. De staalspeld zal snel teruggetrokken worden na het doordringen.

Zeer belangrijke bijkomende lijst

1. Hydraulisch systeem: Shanghai Sanzheng

2. Druksensor: Amerikaanse de hoge precisiesensor van Suncells

3. Elektronische component: Hong Kong AIKS

4. MCU: onafhankelijk onderzocht en ontwikkeld gx-318P6 systeem, acquistionfrequentie: 100 keer per seconde

Standaardconfiguratie: een gastheer van de testmachine, 2 reeksen van standaardwolfram

De specificatie van de staalspeld
