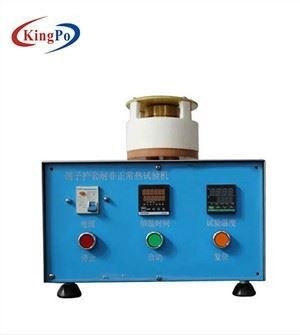

Het isolerende Meetapparaat van de Kokers Abnormale Hitte

Norm: De clausule 28.1.2 van CEI 60884-1 2013 en figuur 40

Toepassing: Dit apparaat is gebruik voor het testen van weerstand tegen abnormale hitte van het isoleren van kokers van stopspelden

Teststeekproef: Isolerende kokers van stopspelden

Eigenschap: In het overeenstemmen met standaardvereisten, testende weerstand tegen hitte en brand van het isoleren van kokers van stopspelden

Parameters:

Standaardbeschrijving

28.1.2 wordt het specimen van een stop met spelden van het isoleren van kokers worden voorzien getest met behulp van de testapparaten zoals aangetoond in figuur 40 die.

Dit testapparaat bestaat uit een isolerende plaat A en uit metaaldeel B: tussen deze twee delen zal een luchtruim van 3 mm worden verstrekt en deze afstand zal door middelen worden verkregen die niet de luchtcirculatie rond de spelden schaden.

De vooroppervlakte van de isolerende plaat A zal rond en vlak zijn en zal tweemaal een diameter gelijk aan de maximum toelaatbare die afmeting van het overeenkomstengezicht van de stop in hebben wordt gegeven

relevant standaardblad.

De dikte van deze isolerende plaat zal 5 mm zijn.

Metaaldeel B zal van messing zijn en zal, voor een afstand van minstens 20 mm, dezelfde vorm zoals het maximumoverzicht van de stop volgens het relevante standaardblad hebben.

De rest van dit metaaldeel zal zo gestalte gegeven worden dat de toebehoren in onderzoek door het door geleiding worden verwarmd, en de hittetransmissie aan de toebehoren in onderzoek door convectie of straling wordt verminderd tot een minimum.

Een thermokoppel zal bij een afstand worden opgenomen van 7 mm van de vooroppervlakte van het metaaldeel in een symmetrische positie, zoals aangetoond in figuur 40.

De afmetingen van de gaten voor de spelden in metaaldeel B zullen 0,1 mm groter dan de maximumdieafmetingen van de spelden zijn in het relevante standaardblad worden gegeven en de afstanden tussen de spelden zullen hetzelfde als die gegeven in het relevante standaardblad zijn; de diepte van de gaten zal volstaan.

NOTA 1 metaaldeel B kan van twee of meer componentenstukken, voor gat het schoonmaken doeleinden worden gemaakt.

De specimens worden opgenomen in de testapparaten, in de ongunstigste horizontale positie worden geplaatst, wanneer het testapparaat een regelmatige die temperatuur, door middel van het thermokoppel, van (120 ± 5) wordt gemeten °C voor toebehoren die een geschatte stroom van 2,5 A hebben, en (180 ± 5) °C voor toebehoren bereikt heeft die een hogere huidige classificatie hebben die.

De temperatuur wordt gehandhaafd bij de relevante waarden voor 3 h.

De specimens worden dan genomen uit de testapparaten en om aan kamertemperatuur genomen af te koelen, waarbij zij voor minstens 4 h. worden gehandhaafd.

De isolerende kokers van de spelden van de specimens worden dan voorgelegd aan een effecttest overeenkomstig clausule 30 maar bij omgevingstemperatuur gemaakt, en onderworpen aan visuele inspectie.

NOTA 2 tijdens visuele inspectie, zou geen barsten op de isolerende kokers met normale of verbeterde visie zonder extra vergroting zichtbaar moeten zijn, en de afmetingen van de isolerende kokers zouden niet moeten veranderd zijn om bescherming tegen toevallig contact te schaden.
