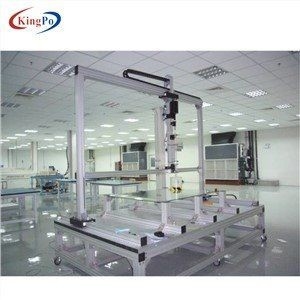

Photovoltaic van het het Effectmeetapparaat van de Moduleshagel het Materiaaliec61215 Norm

IEC61215 Photovoltaic van de het Effect Testende Machine van de Moduleshagel Milieu de Testkamer

Beschrijving

Van de het effect de testende machine van de componentenhagel Toepasselijke normen: IEC61215, IEC61646, de standaardvereisten van UL1703

Doel: verifieer de capaciteit van de het effectweerstand van de componentenhagel, maak kunstmatig hockey wordt gebruikt voor het simuleren van de hagel, en met effectcomponent met constante snelheid, simuleren het effect van het hagelklimaat op componenten.

Technische beschrijvingen:

1, de lanceerinrichting

A, voeding, samengeperste lucht

B, druk: 6 ~ 8 bar

C, ijshockey: hand enige lading

D, de vatlengte: ongeveer 940 mm

E, het vat kan worden vervangen

2, mobiel plaatsend apparaat

A, X-de afstand van de asbeweging: 2100 mm

B, y-as mobiele afstand: 1000 mm

C, het plaatsen nauwkeurigheid van 1 mm of minder

D, het effectgebied van 2000 x 1000 mm

E, gidsmanier: hoog - kwaliteit ingevoerd gidsspoor

F, drijfmanier: ingevoerde servomotor + synchroon wiel

J, het plaatsen controlewijze: PC-controle het automatische plaatsen

3, snelheid die systeem en het principe meten

A, door de bepaling van ijshockey door infrarode snelheid die sensor meten, die infrared halen was onderbreekt tijd t tegelijkertijd, volgens V = berekenen S/t vluchtsnelheid

B, snelheids meetinstrument met sensor van de hoge precisie de infrarode snelheid

C, de infrarode precisie van de snelheidssensor is +/- 5%

D, het halen snelheid strekt zich 0 ~ 40 m/s uit

E, ijshockeysnelheid: 23.0 m/s +/- 5%; 27.2 m/s +/- 5%; 30.7 m/s plus of minus 5%

4, de manieren van de hockeyvoorbereiding en vorm

A, zal met water na ijshockeyvorm in de ijskastdiepvriezer worden gevuld, na het zijn ijswater het koelen, verwijdert de afzonderlijke vorm ijshockey, geplaatste de tanks koude reserve van Yu Bingqiu.

B, misvorming van de matrijzen de niet gemakkelijke uitbreiding van het speciale materiaal

C, lumendiameter 25 mm < 1="">

D, precies ijshockey zes; Met twee reeksen van ijshockeyvorm

E, de de verwerkingstechnologie van de vormholte keurt hoge precisiecnc numerieke controlemachine goed

F, ijshockey, 25 mm-diameter < 5="">

G, ijshockey, gewicht 7,53 g < 5="">

H, ijskast - 10 ℃
